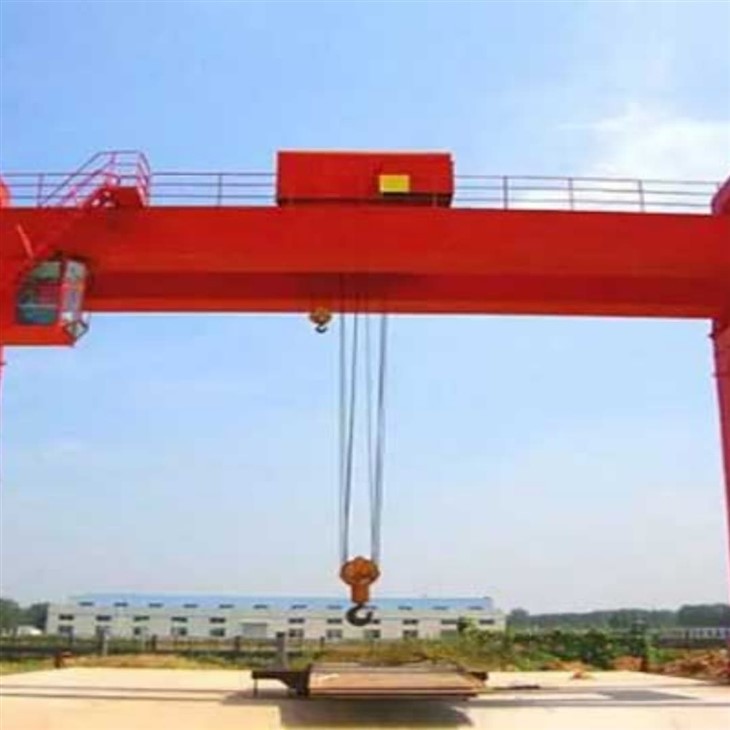

На открито място Използвайте 20 тона корен

The20 тон кранПроектиран заПриложения на откритое стабилно решение за повдигане с висок капацитет, идеално за боравене с тежки товари в открити работни среди, като строителни площадки, корабостроителници, железопътни дворове и зони за съхранение на материали. Изграден за издържане на тежки метеорологични условия, този кран предлага надеждни показатели, изключителна стабилност и ефективна работа с натоварвания за мащабни операции за повдигане.

Оборудван с a20- тон капацитет за повдигане, Този кран за портиване е подходящ за движещи се тежки машини, стоманени компоненти, контейнери и други обемни материали. ТоваОпции за регулиране на обхвата и височината, заедно сПерсонализирани железопътни системи, Осигурете гъвкавост за разнообразни изисквания на сайта.

Основните характеристики обикновено включват:

Трайна стоманена конструкцияс антикорозионно покритие за издръжливост на открито

Електрическа или хидравлична система за повдиганеза гладко, мощно повдигане

Моторизирана или ръчна количкаЗа прецизно позициониране на натоварване

Устойчиви на атмосферни влияния електрически компонентии корици

Системи за безопасносткато защита на претоварването, аварийно спиране и ограничени превключватели

Лесна инсталация и разглобяване, позволявайки преместване на сайта, ако е необходимо

Този кран за портиване е основен инструмент за индустриите, които изискватВисокоефективни, големи решения за повдигане на външен капацитет, осигуряване както на производителността, така и безопасността в предизвикателна среда.

Основни компоненти plc, двигател, лагер, скоростна кутия, двигател, съд под налягане, предавка, помпа

Място на произход Хенан, Китай

Гаранция 1 година

Тегло (кг) 30000 кг

Приложение за сглобяване, строителна площадка, склад и др.

Име на продукта 40 тона кранове на носач на каучук, уморен единични грешки

Кран тип А, тип греда, двоен носач на греда

Изисквания за повдигане на механизма на клиента

Метод за контрол Кабинката Контрол+дистанционно управление

Капацитет за повдигане 5 ~ 1200 тона

Множество режими на управление вървят направо, напречно пътуване, волана на въртележка и т.н.

Инсталирайте на място и онлайн

Моторна известна марка

Работно мито A3 ~ A5

Основна греда (мостов лъч)

Стоманена конструкция с тежко натоварване, проектирана да поддържа теглото на подемника и товара

Често лъч от тип кутия или тип на фермата в зависимост от обхвата и условията на натоварване

Третирани с антикорозионни покрития за издръжливост на открито

Крака (опорни колони)

Свържете основната греда към земята или релсите

Обикновено изработена от конструкционна стомана и е проектирана да издържа на натоварвания на вятъра

Може да включва стълби или платформи за поддръжка

Количка за подемник

Събира механизма за повдигане и се движи хоризонтално по протежение на основната греда

Може да бъде или електрически или хидравлични

Включва двигател, скоростна кутия, барабан, телено въже или верига и блок на куките

Механизъм за повдигане

Електрическа телена повдига или верижна подемник, предназначена да повдигне 20 тона

Предлага се с мотор, спирачка и скоростна кутия за повдигане и понижаване на натоварванията плавно

3.ENDкарета

Крайната карета е структурна и механична монтажа, разположена в краищата на гредата (ите) на Ганси Кран. В него се помещават колела, механизми за задвижване и други компоненти, които са от съществено значение за стабилността и в някои случаи движение по пистата.

Компоненти на крайната карета: Колелни сглобки: Фиксирани колела: Подкрепете теглото на конструкцията и поддържайте стабилността. Дървителни колела: Захранвани колела за движение по релсите (ако е приложимо). Материали: Изработени от трайни материали като кована стомана за тежкотоварни приложения.

2. Механизъм за задвижване (незадължителни за стационарни настройки): Включва двигатели, скоростни кутии и системи за свързване. Използва се за кранове, които имат ограничено или контролирано хоризонтално движение по релсите.

3. Лагери: Позволете гладко и без триене въртене на колелата. Проектирани за високи товари и дълъг експлоатационен живот, рамка: здрава, твърда структура, която свързва колелата и поддържа Girder.tipicly, конструиран от стомана с висока якост.

4. Железопътни скоби (незадължителни): скоби или заключващи механизми за закрепване на крана.

4. Механизъм за пътуване с кран

Ключови компоненти на задвижващата система за задвижване на механизма: Електрически двигатели: Осигурете мощност за движение. Органи: Контролирайте скоростта и въртящия момент на двигателите. Кокери и релси: Колелата са монтирани в основата на краката на портата или на количка. Обикновено са изработени от стомана с висока якост за обработка на тежки товари. Рейселите са фиксирани на земята или греда, насочвайки колелата за плавно пътуване.

Спирачна система: Електромагнитните или механичните спирачки осигуряват стабилност, като предотвратяват нежеланото движение, когато са стационарни. Контроли: Работи ръчно (чрез контролен панел или висулка) или чрез безжични системи за дистанционно управление.

Типове механизъм за пътуване, движение на портия: цялата конструкция на кран за гранури се движи по фиксирана железопътна система. Трели Движение: Количка, оборудвана с подемник, пътува хоризонтално по лъч (кръстосано пътуване), докато постепенната част остава неподвижна.

Механизми за безопасност: устройства срещу сблъсък: Предотвратяване на случайни въздействия между кранове или структури.

Съвети за поддръжка, редовно проверявайте колелата и релсите за износване и подравняване. Различени движещи се части, за да осигурите плавна работа. Проверете електрическата система за повреди или повреди.

5. ТРЪЛЕ ПЪТУВАНЕ МЕХАНИЗЪМ

1. Рамка на количката: Здрава стоманена конструкция, предназначена да поддържа подемника и да обработва тежки товари. Той свързва всички компоненти на механизма на количката. Ключия: Количката е оборудвана с колела (обикновено четири или повече), които се движат по фланеца от гредата или специализирана следа. Кокетите обикновено са направени от стомана с висока якост и могат да бъдат обикновени, фланцирани или брудни, в зависимост от дизайна на релсата или гредата.

2. Електрически двигател: Захранва движението на количката. Двигателите често са оборудвани с променливи честотни устройства (VFD) за плавно ускорение и забавяне.

3. Оперативно чрез: Контрол на висулката: Кабелен контролер, окачен от Crane.Remote Control: Безжична работа с помощта на радиочестота.

Контрол на кабината: За по -големи кранове може да се осигури кабината на оператора.

4. Странична система: Включва механични или електромагнитни спирачки за спиране и задържане на количката на място. Брейките се ангажират автоматично, когато захранването е отрязано или когато количката е неподвижна.

Крено колело

Основни характеристики на колелата на крана; материал: обикновено се изработват от стомана с висока якост или легирани материали, за да издържат на тежки товари и да се съпротивляват на износване. Общините материали включват въглеродна стомана, кована стомана или обработена с топлина стомана, за да се подобри издръжливостта.

Дизайн: плоски колела: Използва се за релси с плосък връх, което позволява гъвкавост на страничното движение. Планени колела: Представете фланец от едната страна, за да предотвратите дерайлиране и поддържане на подравняване с релсата.

Профил на протектора: Проектиран да разпределя натоварването равномерно и да намали износване. Размерите: варират в зависимост от размера и капацитета на крана. Параметрите на клавиша включват диаметър на колелото, ширина на протектора и дебелина на фланец. Монтиране: монтирани на оси или валове, или директно или чрез лагери. Почитите намаляват триенето и позволяват гладко въртене.

Крейн кука

Основни характеристики на материала на куките на крана: Обикновено изработени от материали с висока якост, като кована стомана или сплав. Проектирани за издържане на тежки товари, сили

Дизайн: Единична кука: Прост, прав дизайн, използван за общи задачи за повдигане. Двойната кука: разполага с две зъби, използвани за балансиране на по -тежки натоварвания и намаляване на напрежението на всяка кука.Ратиране на куката: Позволява 360- степен на въртене за прецизно позициониране на натоварване.

Капацитет на товар: варира в широкина в зависимост от дизайна и приложението на крана. Изключително маркирано върху куката за безопасност на оператора.

Форми на куката: C-кука: Използва се за обработка на бобини и цилиндрични товари.

Двигател

Ключови характеристики на моторите на моторите на Crane: двигатели с клетка за клетка: често се използват за тяхната издръжливост и ниска поддръжка.

Мощност на мощност: варира от няколко киловата за малки кранове до стотици киловата за тежкотоварни индустриални кранове. Оценката зависи от повдигащия капацитет и оперативните изисквания на Crane.

Дизайн: работен цикъл: Проектиран за периодична или непрекъсната работа, в зависимост от приложението. Инсулация: Високостепенна изолация за издържане на сурови индустриални среди. Охлаждане: Снабдяване с охладителни системи (вентилаторно охлаждане или с течно охлаждане) за предотвратяване на прегряване.

Функции за управление: Двигателите често работят с променливи честотни дискове (VFD) или двигателни контролери за: Контрол на скоростта. Ускорение и забавяне на ускорението. Редуцирана консумация на енергия.

Звук и лека алармена система и ограничен превключвател

Ключови характеристики на алармената система, звукова аларма (звук) излъчва силен, отчетлив звук, като сирена или зумер, за да предупреждава работниците. Типично се активира по време на работа на крана, движение на натоварване или при спешни случаи. Силно ниво: коригирано, за да се гарантира чужливост през шума. използван.

Контролна интеграция; активирана автоматично по време на специфични операции (напр. Повдигане, пътуване) или ръчно от оператора.

Аварийна индикация: подчертайте неизправности, условия на претоварване или други спешни случаи. Съвети за поддръжка редовно тествайте нивата на звука и видимостта на светлината. Износени крушки, LED или високоговорители.

Устройства за безопасност

Устройствата за безопасност в стационарни кранове, устройства за безопасност в стационарни кранове са от съществено значение за защита на работниците, оборудването и материалите по време на експлоатация. Те помагат за предотвратяване на злополуки, осигуряват гладки операции на крана и спазват правилата за безопасност на работното място.

Използва се в стационарни кранове: Функция на устройството за защита на претоварването: Предотвратяване на крана от повдигане на товари, надвишаващи номиналния му капацитет.

Механизъм: оборудван с товарни клетки или габарити за измерване на теглото на товара.

Устройства против сблъсък, функция: Открива близостта до други кранове, структури или препятствия. Механизмът: използва сензори като ултразвук, инфрачервен или радар за откриване на обекти. Триггери на аларми или спиране на движението на крана, за да се предотвратят сблъсъци. Впоставка: Намалява риска от злополуки и увреждане на оборудването в многоредови среди.

Система за спиране на аварийните аварийни спирки: Позволява на операторите незабавно да спрат всички операции на кранове при спешни случаи. Механизъм: управляван чрез бутони, разположени на контролния панел, дистанционно управление или на достъпни позиции. Предоставя захранването към критичните системи. Впоставка: осигурява възможност за бърза реакция по време на спешни случаи, като свежда до минимум рисковете.

СИСТЕМА ЗА АНТИПЕЙ, ФУНКЦИЯ: Минимизира натоварването по време на повдигане и движение. Механизъм: Използва усъвършенствани системи за управление, за да противодейства на махалото.

11.Control режим

1. Видове режими на контрол за стационарни кранове, контрола на висулката; Описание: Операторът използва кабелна или безжична висулка за управление, за да управлява крана от безопасно разстояние.components: ръчно устройство с бутони или джойстици за контрол на движението и функциите.

2. Контрол на кабината; Описание: Операторът е разположен в контролна кабина, която е монтирана на крана или наблизо експлоатационния път на крана.components: оборудвани с бутони, джойстици, педали и понякога сензорни екрани за контролиране на функциите на крана.

3. Дистанционно управление; Описание: Използва безжично устройство за дистанционно управление, което може да бъде ръчно или носено на тялото на оператора.components: компактно устройство с бутони или джойстици, подобно на висящ контрол, но без кабел.

4. Автоматично управление (автоматизирано управление); Описание: Кранът работи според предварително програмирани команди и последователности без интервенция на оператора.components: Включва сензори, програмируеми логически контролери (PLC) и софтуер за управление, които управляват функциите на Crane.

Скица

Основен технически

Предимства на 20 -тонен кран на открито на открито

Висок капацитет за повдигане

Лесно се справя с товари до 20 тона, което го прави идеален за тежки задачи в индустрии като строителство, корабостроене и логистика.

Универсална употреба на открито

Специално проектиран да издържа на външна среда, с устойчиви на атмосферни влияния компоненти и устойчиви на корозия покрития за дългосрочна издръжливост.

Рентабилна инсталация

За разлика от надземните кранове, крановете на портата не изискват изграждане на армировка или писта за спестяване на писти и пари за структурни модификации.

Мобилност и гъвкавост

Може да бъдемонтирана на железопътния транспортилигуменЗа лесно преместване в работните места

Опции за регулиране на обхвата и височината отговарят на различни оперативни нужди

Лесно сглобяване и разглобяване

Модулният дизайн позволява бърза настройка и разпадане-идеал за временни или променящи се сайтове за работа.

Подобрени функции за безопасност

Оборудван сзащита от претоварване, Ограничени превключватели, бутони за аварийно спиранеиЗаключващи устройства за вятърЗа подобряване на безопасността при условия на открито.

Ефективно управление на материала

Ускорява процесите на повдигане и транспортиране, намаляване на разходите за труд и подобряване на оперативната ефективност.

Операция за дистанционно управление

Опциите за безжичен или висулка позволяват безопасна, прецизна и лесна работа, поддържайки операторите на безопасно разстояние от тежки товари.

Намалено препятствие на земята

Gantry Design поддържа работното пространство отворено и достъпно, с минимална постоянна инфраструктура на място.

Персонализиран дизайн

Може да бъде съобразен с различни пееми, височини на повдигане и допълнителни функции като конзоли, пешеходни пътеки или осветителни системи въз основа на изискванията на сайта.

Приложения на кран от 20 тона на открито

A 20- тон външен кран е многостранен разтвор за повдигане, широко използван в различни индустрии за задачи за обработка на тежки материали. По -долу са общи области на приложение:

1. Строителни площадки

Повдигане и позициониране на тежки строителни материали като стоманени греди, сглобяеми бетонни сегменти и оборудване

Подпомагане на мостовото и пътно строителство чрез транспортиране на големи структурни компоненти

2. Корабостроителници и морска индустрия

Работа с големи компоненти на кораба като двигатели, сегменти на корпуса и контейнери

Използва се за зареждане\/разтоварване на кораби или сглобяване на части в съоръжения за сухи док

3. Железопътни дворове

Преместване на големи части, контейнери и оборудване за тежко поддръжка

Идеален за прехвърляне на товари от железопътни автомобили до камиони или зони за съхранение

4. Стоманени и метални дворове

Транспортиране на дълги стоманени профили, метални листове, намотки и изработени конструкции

Ефективно се справя с тежки и неправилно оформени предмети

5. Ярдове за сглобяване

Повдигане и прехвърляне на сглобяеми бетонни елементи като панели, колони, плочи и греди

Поддържа модулни строителни операции и логистика на сайта

6. Електроцентрали и сайтове за комунални услуги

Използва се по време на инсталирането и поддръжката на турбини, трансформатори и тежки електрически компоненти

От съществено значение за изграждането на инфраструктура в отдалечени или изложени райони

7. Операции за добив и кариери

Преместване на сондажни оборудване, тръби и контейнери за суровини

Издържа на прашни, здрави условия, често срещани в минни среди

8. Терминали за логистика и товари

Зареждане и разтоварване на тежки товари или машини от камиони и ремаркета

Улеснява управлението на съхранението и инвентара на открито

9. Аерокосмически и тежки машини

Подпомага повдигането и позиционирането на големи компоненти на самолети или тежки машини за сглобяване на открито

1. Етап на проектиране: Определете параметрите на крана, като номинално натоварване, обхват и височина на повдигане, според нуждите на клиента и работната среда. Извършете подробен структурен дизайн, включително основен лъч, крайни греди, кран, механизъм за повдигане и др., За да се гарантира, че дизайнът отговаря на стандартите за безопасност и изискванията за използване. Изберете подходящи материали според дизайна, обикновено стомана с висока якост, за да осигурите стабилността и издръжливостта на конструкцията.

2. Етап на производство: Подгответе необходимите суровини и части според дизайнерските чертежи. Нарежете, огънете и оформете стоманата, за да приготвите структурни компоненти като основни греди и крайни греди. Заваряйте различните компоненти и ги сглобете в цялостна структура. Тази стъпка изисква гарантирано качество на заваряването, за да се гарантира здравина и стабилност.

3. Обработка: Обработка на ключови компоненти като двигатели, предавки, лагери и др. За да се гарантира, че техният размер и точност отговарят на изискванията. Антикорозионното лечение на компоненти, като рисуване и галванизиране, увеличава издръжливостта и естетиката на оборудването.

4. Инсталиране на електрическа система: Инсталирайте електрически компоненти като двигатели, контролери, превключватели, сензори и алармени системи. Свържете и телените кабели, за да се гарантира нормалната работа на електрическата система.

5. Фаза на сглобяване: Сглобете всички компоненти и системи като цяло, свържете механизма за повдигане, механизма за работа на количките и системата за управление. Извършете цялостна проверка на сглобения кран, за да гарантирате, че всички компоненти и системи работят правилно и извършват предварително отстраняване на грешки.

6. Фаза на тестване: Извършете статичен тест за натоварване на крана, за да проверите структурната якост и стабилност. Извършете динамичен тест върху крана, включително тестове за повдигане, преместване, спиране и други функции, за да гарантирате, че неговата производителност отговаря на изискванията за проектиране. Проверете функциите на устройства за безопасност, като лимити превключватели, защита от претоварване и т.н., за да гарантирате безопасността на оборудването по време на работа.

7. Контрол на качеството: Извършете контрол на качеството на всяка връзка в производствения процес, за да гарантирате спазването на индустриалните стандарти и изискванията на клиентите. Запишете различни резултати от данни и проверка в производствения процес за последваща проследяване и анализ.

8. Доставка и монтаж: Опаковайте и подгответе завършения кран за транспортиране, за да сте сигурни, че той не е повреден по време на транспортиране. Доставете крана на сайта на клиента за инсталиране и извършете отстраняване и приемане на грешки и приемане на място. Осигурете оперативно обучение на клиентите, за да гарантирате, че те имат опит в използването и поддръжката на крана.

Изглед на работилница:

Компанията е инсталирала интелигентна платформа за управление на оборудването и е инсталирала 310 комплекта (комплекти) от роботи за обработка и заваряване. След приключване на плана ще има повече от 500 комплекта (комплекти), а скоростта на работа на оборудването ще достигне 95%. 32 заваръчни линии са включени в употреба, 50 са планирани да бъдат инсталирани, а скоростта на автоматизация на цялата продуктова линия е достигнала 85%.
