Работна станция Мостов кран

Мостовият кран за работна станция е специализирана система за обработка на материали, предназначена да подобри производителността, безопасността и ефективността в различни индустрии. Тези кранове са идеални за повтарящи се задачи, които включват преместване на по-леки товари през определено работно пространство.

Мостов кран за работна станция Основни характеристики: Ергономичен дизайн: Проектиран за лесна употреба, позволяваща плавно и прецизно боравене с минимално физическо усилие. Лека конструкция: Често направени от алуминий или стомана, тези кранове са здрави, но лесни за маневриране. Товароносимост: Обикновено проектирани да обработват товари, вариращи от 125 kg до 2,000 kg, подходящи за по-леки нужди при обработка на материали.

Мостов кран за работна станция Гъвкава инсталация: Предлага се в свободностоящи или монтирани на тавана конфигурации за адаптиране към ограниченията на работното пространство.

Операция с ниска поддръжка: Изградена с издръжливи компоненти, за да се осигури дългосрочна надеждност и минимално време на престой. Мащабируеми решения: Модулните системи позволяват бъдещо разширение или преконфигуриране с нарастване на оперативните изисквания. Предимства: Повишена ефективност: Намалява ръчния труд и ускорява повтарящото се повдигане и позициониране задачи.

3) Мостов кран за работна станция Оптимизиране на пространството: Свободностоящи системи или таванни монтажи освобождават ценно подово пространство. Рентабилна инвестиция: Предлага издръжливо и дълготрайно решение с минимални разходи за поддръжка. Типични приложения: Производство: Преместване на инструменти, оборудване и компоненти на производствени линии. Работа по сглобяване: Позициониране и закрепване на части по време на процесите на сглобяване. Складиране: Боравене с по-леки стоки за съхранение или изпращане. Прецизни индустрии: Транспортиране на деликатни или чувствителни елементи в лаборатории или електронни съоръжения.

Гаранция: 1 година

Тегло (KG): 2000 кг

Характеристика: мостов кран

Състояние: Ново

Номинален повдигащ момент: 50KN-3000KN

Макс. Товароносимост: 500 тона

Обхват:10-80m

Цвят: По избор

Капацитет:1-20t

Тип: Двойна греда

Повдигащ механизъм: електрически подемник

Работно задължение: A3-A4

1.Дълга греда

Главната греда е решаващ компонент на мостовия кран за работна станция, образувайки структурния гръбнак, който поддържа и пренася товара. Той е проектиран да осигурява здравина, стабилност и прецизност, осигурявайки безопасно и ефективно боравене с материали.

Мостов кран за работна станция Основни характеристики на главната греда: Високоякостни материали: Изработени от издръжливи материали като стомана или алуминий, за да се справят с различни товароносимости, като същевременно минимизират теглото. Дължини с възможност за персонализиране: Създадени да отговарят на специфичните изисквания за обхват на работното пространство, осигурявайки оптимално покритие .Олекотен дизайн: Алуминиевите греди обикновено се използват заради съотношението им на здравина към тегло, което позволява по-гладка и по-лесно движение.

Работна станция Мостов кран Интегрирани релси: Разполага с вградени повърхности за движение или релси за количката и подемника, за да се плъзгат безпроблемно по гредата. Модулна конструкция: Позволява лесно сглобяване, разглобяване или бъдещи надстройки на системата без значителни модификации. Ниска деформация: Проектиран за поддържане твърдост при натоварване, намаляване на люлеенето и повишаване на оперативната прецизност.

Мостов кран с работна станция Функции на главната греда: Прехвърляне на товара: Поддържа количката и подемника, разпределяйки равномерно теглото на товара върху гредата и носещата конструкция. Насочвано движение: Осигурява стабилен път за количката, осигурявайки плавно, контролирано хоризонтално движение .Издръжливост: Устойчив на износване и разкъсване от повтаряща се употреба, осигурявайки дългосрочна надеждност в взискателни среди.

Опции за персонализиране на мостов кран за работна станция: Избор на материали: Стомана за тежки приложения; алуминий за по-леки операции, изискващи лекота на движение. Покрития: Опции за устойчивост на корозия или специализирани покрития, за да отговарят на среди като чисти стаи или външни зони. Профил на греда: Предлага се в различни профили като кутия, I-греда или персонализирани екструзии въз основа на изискванията за натоварване .

Система за повдигане

Системата за повдигане е основният механизъм на мостов кран на работна станция, отговорен за безопасното повдигане, спускане и позициониране на товари. Обикновено се състои от подемник, количка и свързани контроли, всички проектирани да работят безпроблемно в крановата система.

Мостовият кран за работна станция е ключови компоненти на системата за повдигане: Основното устройство за повдигане и спускане на товари. Типовете включват електрически верижни телфери, ръчни телфери или пневматични телфери, в зависимост от приложението. Оборудван с функции за безопасност, като ограничители на товара и защита от претоварване.

Система за управление: Може да включва висящи контроли, радио дистанционни управления или интегрирани контролни панели. Осигурява на операторите прецизен контрол върху движението и позиционирането на товара.

Характеристики на системата за повдигане: Променлива товароподемност: Поема товари, обикновено вариращи от 125 kg до 2,000 kg, с опции за персонализиране. Плавна работа: Проектиран за контролирано и без рязко движение, за да се осигури стабилност на товара. Компактен дизайн : Оптимизиран за използване на работни станции, осигуряващ висока производителност в ограничени пространства.

Високи стандарти за безопасност: Включва предпазители, като функции за аварийно спиране, спирачни системи и сензори за претоварване. Издръжлива конструкция: Изработена от висококачествени материали, за да издържи многократна употреба и да намали износването.

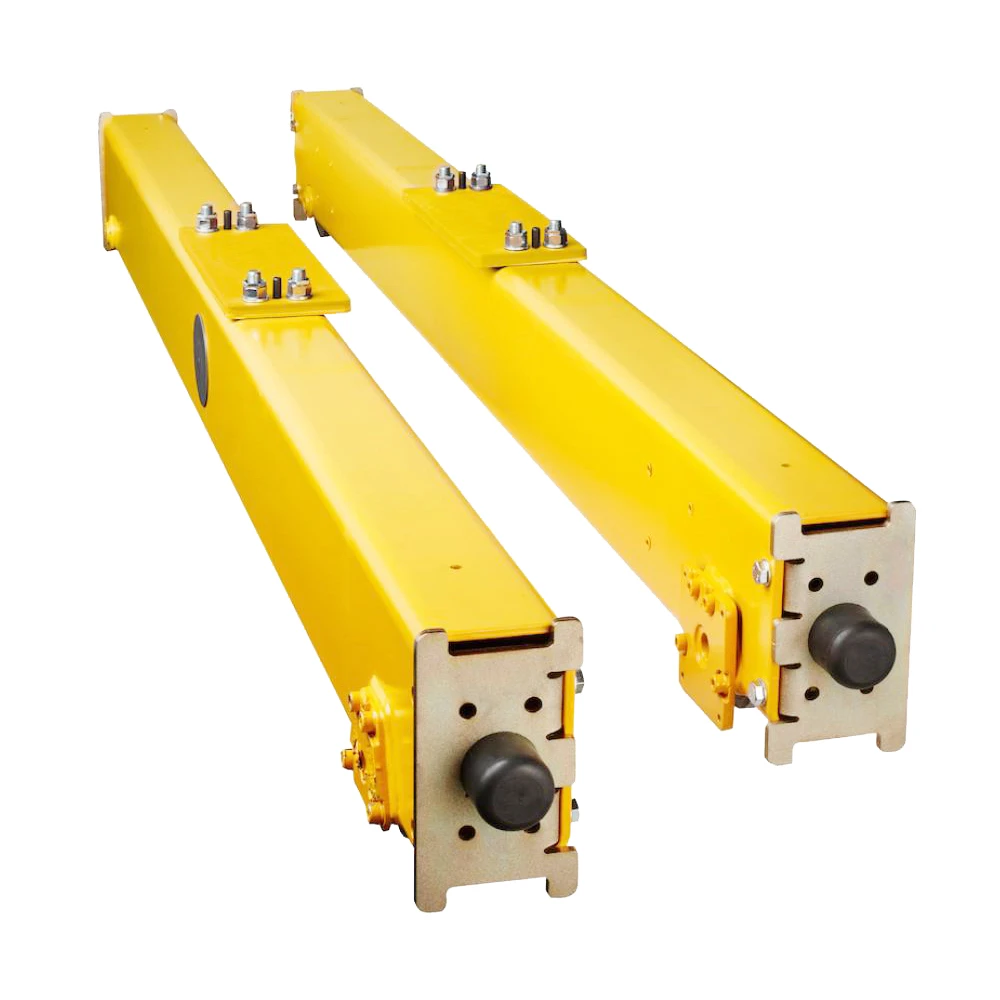

Крайкарета

Мостов кран за работна станция – Общ преглед на крайната шейна Крайната шейна е критичен компонент на мостов кран с работна станция, поддържайки основната греда и улеснявайки плавното движение по пистата на крана. Осигурява стабилност, центровка и ефективна работа на цялата система.

Основни характеристики на крайния вагон: Структурен дизайн: Изработен от високоякостна стомана или алуминий, за да осигури издръжливост и опора за товара на крана. Проектиран да разпределя равномерно натоварването по релсите или коловозите на пистата

Оборудвани с прецизно проектирани колела, изработени от здрави материали като кована стомана или полимер. Колелата могат да имат плосък или заострен профил, в зависимост от типа на пистата. Разполага с антифрикционни лагери, за да осигури гладко движение с ниско съпротивление

Механизъм за движение: Може да бъде ръчен, електрически или пневматичен, в зависимост от приложението и оперативните нужди. Електрическите крайни каретки включват двигатели с променлива скорост за прецизно управление.

Компактен дизайн: Оптимизиран за минимални изисквания за пространство, осигуряващ пасване с нисък профил в структурата на крана.

4. Механизъм за движение на крана

Механизмът за движение на крана е основен компонент на мостовия кран с работна станция, позволяващ плавно хоризонтално движение на крана по неговата писта. Този механизъм осигурява прецизно позициониране и ефективна обработка на материала в работното пространство.

Ключови компоненти на механизма за придвижване на крана: Система за задвижване на крана: Ръчно придвижване: Управлява се чрез натискане или дърпане, подходящо за по-леки товари и по-малки темпове на работа. Моторизирано придвижване: Използва електрически двигатели за задвижване на крана по пистата за по-бързи и по-автоматизирани операции.

Променлив контрол на скоростта: Позволява на операторите да регулират скоростта на движение за прецизност и безопасност. Колела и лагери: Прецизно проектирани колела, изработени от издръжливи материали като стомана или полиуретан. Снабдени с антифрикционни лагери за плавно движение без шум. Колелата могат имат плосък или заострен профил в зависимост от дизайна на пистата.

Система за писта: релсите или релсите, по които се движи кранът. Може да бъде монтиран на пода или на тавана, в зависимост от конфигурацията на работната станция.

5. Механизъм за движение на количката

Ключови компоненти на механизма за движение на количката: Рамка на количката: Структурната основа, която поддържа телфера. Изработена от високоякостна стомана или алуминий за издръжливост и лека работа.

Колела: Обикновено изработени от стомана или найлон, проектирани да се движат плавно по пистата или греда. Лагери: Антифрикционните лагери осигуряват плавно и тихо движение, дори при натоварване.

Задвижваща система: Ръчно задвижване: Управлява се чрез бутане или дърпане на количката, подходящо за по-леки товари. Моторизирано задвижване: Използва електрически или пневматични двигатели за по-бързо и автоматизирано движение, идеално за по-тежки товари или чести операции. Променлив контрол на скоростта: За прецизно регулиране на скорост на движение на количката.

Водещи ролки: Помагат за поддържане на центровката и намаляват страничното движение. Предотвратяват дерайлирането на количката по време на работа.

Колело на крана

Състав на материала: Обикновено изработен от материали с висока якост като кована стомана, чугун или полиуретан, за да се осигури издръжливост и устойчивост на износване.

Профили на дизайна: Плосък профил: Обикновено се използва на плоски релси за максимална стабилност. Заострен профил: Осигурява самоподравняване на специфични дизайни на релси, минимизирайки движението от страна на страна.

Лагерни системи: Оборудвани с антифрикционни лагери за минимизиране на съпротивлението при търкаляне и осигуряване на плавно движение. Проектирани да се справят ефективно както с радиални, така и с аксиални натоварвания.

Персонализиране: Размерите на колелата, материалите и профилите могат да бъдат пригодени, за да отговорят на специфичните нужди на приложението. Опции за дизайни с потискане на шума или ниско триене за специализирани среди. Функции на колелата на крана: Прехвърляне на товара: Разпределя комбинираното натоварване на крана и неговия полезен товар към системата на пистата.

Кука за кран

Основни характеристики на куките за кранове: Материал и конструкция: Изработени от високоякостна легирана стомана за справяне с тежки товари и устойчивост на деформация. Ковани или термично обработени за повишена издръжливост и здравина.

Товароносимост: Предлага се в различни вместимости, обикновено вариращи от 125 kg до 2,000 kg за кранове на работни станции. Оборудван с резерв за безопасност за справяне с неочаквани колебания на товара.

Дизайн на кука: Единична кука: Обикновено се използва за стандартни приложения за повдигане. Двойна кука: За по-големи или по-балансирани товари, изискващи двуточково повдигане.

Характеристики за безопасност: Механизъм за заключване: Предотвратява случайно отделяне на товара, осигурявайки сигурно повдигане. Функционалност на въртене: Позволява на куката да се върти на 360 градуса, подобрява подравняването на товара и намалява напрежението върху повдигащия механизъм.

Мотор

Основни характеристики на двигателите на крана: Видове двигатели: Мотор на телфера: Задвижва повдигащия механизъм, проектиран за прецизно вертикално движение. Двигател за движение: Задвижва количката или крана по релсите или пистата за хоризонтално движение. Двигатели с двойно предназначение: Използват се в компактни конструкции да се справят както с повдигане, така и с движение.

Захранване: Работи с електричество (най-често срещано) с монофазни или трифазни опции, в зависимост от товароносимостта и приложението. Пневматичните двигатели могат да се използват за специализирани среди като взривобезопасни или опасни зони.

Контрол на скоростта: Включва задвижвания с променлива честота (VFD), за да позволи прецизно регулиране на скоростта за контролирано движение. Поддържа както ниски, така и високоскоростни операции за разнообразни нужди при работа.

Характеристики на дизайна: Компактен и лек: Оптимизиран за работни станции с ограничено пространство. Нисък шум и вибрации: Подобрява комфорта на оператора и безопасността на работното място. Висока ефективност: Намалява консумацията на енергия при продължителна употреба.

Подобрения в безопасността: Термична защита: Предотвратява прегряване с вградени сензори. Защита от претоварване: Гарантира, че двигателят спира да работи, ако натоварването надвиши безопасната граница. Спирачни системи: Електромагнитни или механични спирачки за незабавно спиране при аварийни ситуации.

.

Звукова и светлинна алармена система и краен изключвател

Звукова и светлинна алармена система Основни характеристики: Звукови сигнали: Оборудвана със силна сирена или зумер за предупреждение на операторите и близкия персонал за движение на крана или потенциални опасности. Нивата на звука се регулират, за да отговарят на средата на работното място.

Визуални сигнали: Ярките LED или строб светлини предоставят визуални предупреждения, осигуряващи видимост при шумни или слабо осветени условия. Многоцветни светлини (напр. червени за опасност, жълти за внимание) за ясна комуникация на работното състояние на крана.

Интегриран дизайн: Активира се автоматично по време на повдигане, спускане или движение. Може да се синхронизира с други системи за безопасност като защита от претоварване или аварийни спирания.

Приложения: Използва се в среди с тежки машини, висока плътност на работниците или ограничена видимост, за да се гарантира, че всички остават наясно с движенията на крана.

Предпазни устройства

Устройство за защита от претоварване, Предназначение: Предотвратява повдигането на товари, които надвишават максималния му капацитет. Функционалност: Наблюдава теглото на товара в реално време. Активира аларми или спира операциите по повдигане, ако товарът надвиши безопасната граница.

Крайни превключватели; Предназначение: Контролира обхвата на движение на крана, количката и телфера. Типове: Краен превключвател на телфера: Спира повдигането или спускането при достигане на максималната или минималната височина. Ограничителен превключвател на движението: Предотвратява крана или количката да прескочат писта.

Предимства: Предпазва крана от механично натоварване. Предотвратява сблъсъци и злополуки при прекомерно движение. 3. Предназначение на системата против сблъсък: Предотвратява сблъсъци между множество кранове, работещи на една и съща писта или в непосредствена близост.

Звукова и светлинна алармена система Предназначение: Предупреждава работниците за операции с кран за предотвратяване на злополуки. Функционалност: Излъчва звукови и визуални сигнали по време на повдигане, спускане или движение.

. Система за аварийно спиране; Предназначение: Позволява незабавно спиране на работата на крана при аварийни ситуации. Функционалност:

11. Режим на управление

1) Ръчно управление: Операторът управлява директно различните работни механизми на крана чрез бутони или превключватели на панела за ръчно управление. Лесна работа, подходяща за малки или краткотрайни операции; може бързо да се коригира според специфичните нужди.

2) Безжично дистанционно управление: Различните функции на крана се управляват от безжично дистанционно управление и операторът може да работи на безопасно разстояние. Подобрява гъвкавостта и безопасността на работа, особено подходящ за сложни или опасни работни среди.

3) Кабелно дистанционно управление: Работете чрез контролната линия, свързана към крана, и операторът въвежда инструкции чрез ръчен контролер. В сравнение с безжичното дистанционно управление, сигналът е стабилен и не се намесва лесно, което е подходящо за работа във фиксирана зона.

4) Автоматизирано управление: Автоматизираната работа се постига чрез PLC (програмируем логически контролер) или компютърна система, а работата на крана се управлява според предварително зададената програма. Подобрява точността и последователността на работа, подходяща за мащабни и повтарящи се операции и намалява смущенията от човешки фактор.

5) Контрол на честотното преобразуване: Скоростта на двигателя се регулира от честотния преобразувател, за да се постигне прецизен контрол на работната скорост на крана. Може плавно да ускорява и забавя, да подобрява безопасността и ефективността на повдигащите операции и да намалява въздействието върху оборудването.

12.Скица

Основни технически

1) Висока товароносимост

Двугредовите мостови кранове приемат структура с двойна основна греда, която може да носи по-тежки товари и е подходяща за повдигане на тежки материали. Те често се използват в индустрии като стомана, корабостроене и производство на тежки машини.

2) Силна стабилност

Дизайнът с двойна греда осигурява по-добра стабилност и твърдост, което може ефективно да намали накланянето и треперенето при повдигане на тежки предмети, осигурявайки безопасна работа.

3) Голяма височина на повдигане

Благодарение на дизайна на основната греда, двугредовите мостови кранове могат да осигурят по-голяма височина на повдигане, която е подходяща за операции на голяма надморска височина и големи пространства.

4) Широк обхват

Този тип кран може да бъде проектиран с различни разстояния според нуждите, подходящ за различни обекти, може да покрие по-голяма работна площ и да подобри ефективността на работа.

5) Гъвкава работа

Мостовите кранове с двойна греда обикновено са оборудвани с колички и големи превозни средства, които могат да се движат гъвкаво по основната греда, за да постигнат многопосочно повдигане и да се адаптират към сложни оперативни изисквания.

6) Безопасна работа

Оборудван с различни устройства за безопасност, като защита от претоварване, крайни изключватели и звукови и светлинни алармени системи, за да се гарантира безопасността по време на работа и да се намали рискът от злополуки.

Производство: Използва се за повдигане на заготовки, стомана и други тежки материали в стоманодобивни заводи. Повдигайте големи механични части и инструменти в цеховете за машинни инструменти.

Конструкция: Използва се за повдигане на строителни материали като бетонни компоненти, стоманени конструкции и друго тежко оборудване. Работете с тежки материали при строителството на високи сгради.

Корабостроене: Използва се за повдигане и преместване на големи корпуси, кабини и оборудване, подходящи за сложни корабостроителни процеси.

Складиране и логистика: Използва се за повдигане и подреждане на тежки предмети в големи складове и логистични центрове за подобряване на оперативната ефективност. В пристанищата и контейнерните терминали двугредовите мостови кранове се използват за преместване на контейнери и имат силна адаптивност.

Минно дело: Използва се за повдигане на тежко оборудване, руди и други материали в мини, за да се адаптира към тежката работна среда.

Енергетика: Инсталиране и поддръжка на оборудване в електроцентрали, особено при операции на голяма надморска височина. Използва се за повдигане и преместване на тежко оборудване за производство на електроенергия.

Транспортна индустрия: Използва се за преместване на тежки товари и подобряване на ефективността при товарене и разтоварване на товари.

Кранпроизводство процедура

1. Етап на проектиране: Разберете специфичните нужди на клиентите, включително товароносимост, обхват, височина и среда на използване. Извършете предварителен проект според нуждите и изчертайте чертежи на схемата, включително структурен проект, дизайн на електроенергийната система и системата за управление. Извършете структурна якост, стабилност и динамичен анализ, за ​​да сте сигурни, че дизайнът отговаря на съответните стандарти и спецификации.

2. Подготовка на материала: Изберете подходящи материали според изискванията на дизайна, като стомана с висока якост, алуминиева сплав и др., за да осигурите добри механични свойства и издръжливост. Закупете необходимите суровини и компоненти според проектните чертежи, включително двигатели, редуктори, куки, системи за управление и др.

3. Обработка и производство: Нарежете стоманата и обработете основната греда, крайната греда и други структурни части според проектните размери. Свържете изрязаните части чрез заваряване, за да оформите основната структурна рамка на крана. Завършете заварените компоненти, включително пробиване, струговане и фрезоване, за да осигурите съответстващата точност на всеки компонент.

4. Сглобяване: Предварително сглобяване на обработените компоненти за проверка на стабилността и съответствието на конструкцията. Инсталирайте повдигащия механизъм, механизма за движение на количката и механизма за движение на количката, за да сте сигурни, че всички движещи се части могат да работят гладко.

5. Инсталиране на електрическа система: Инсталирайте двигатели, инвертори, контролни панели и други електрически компоненти, за да сте сигурни, че електрическата система е свързана правилно. Подредете кабелните линии разумно, за да осигурите безопасност и красота и да намалите смущенията и износването.

6. Пускане в експлоатация и тестване: Тествайте различните функции на крана, включително повдигащи, преместващи, спирачни и алармени системи, за да се уверите, че всички функции са нормални. Извършете тестове за безопасно натоварване, за да сте сигурни, че кранът работи стабилно при максимално натоварване и отговаря на стандартите за безопасност.

7. Инспекция и контрол на качеството: Извършете инспекции на качеството на всяка производствена връзка, за да сте сигурни, че всички компоненти отговарят на проектните и стандартните изисквания. Извършете сертифициране за квалификация съгласно съответните разпоредби, за да гарантирате, че оборудването отговаря на националните и индустриалните стандарти.

8. Доставка и монтаж: Транспортиране на изработения кран до обекта на клиента. Инсталирайте го на място на клиента, включително фиксиране на основата, пускане в експлоатация и свързване на захранването. Осигурете обучение за работа на клиентите, за да сте сигурни, че могат да използват оборудването безопасно и ефективно, и го предайте официално за употреба.

Изглед на работилницата:

Компанията е инсталирала интелигентна платформа за управление на оборудването и е инсталирала 310 комплекта (комплекти) роботи за обработка и заваряване. След завършването на плана ще има повече от 500 комплекта (комплекти), а степента на свързване на оборудването в мрежа ще достигне 95%. Пуснати са в експлоатация 32 заваръчни линии, планира се да бъдат инсталирани 50, а степента на автоматизация на цялата продуктова линия е достигнала 85%.
