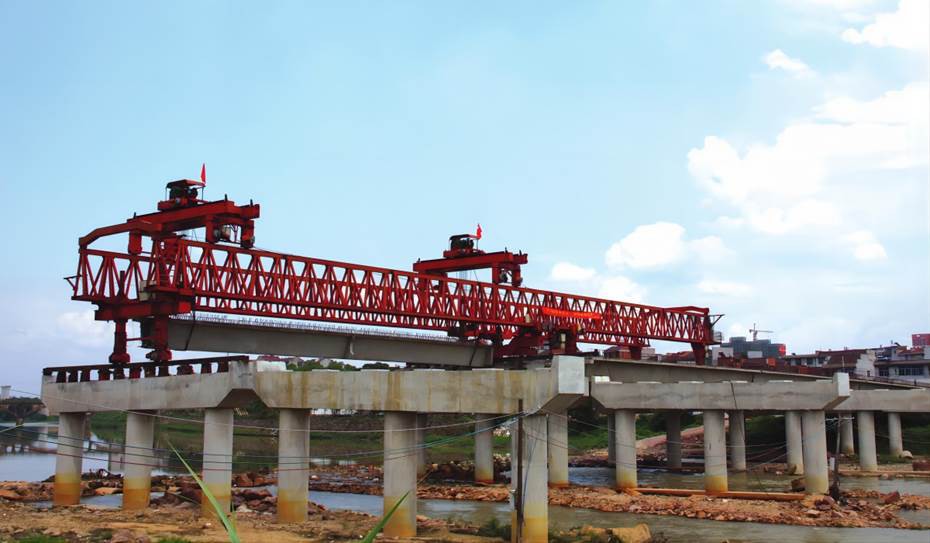

Стартиране на строителството на гредов мост

Машината за изграждане на гредови мостове е специализирана част от тежко строително оборудване, предназначена да рационализира и автоматизира процеса на изграждане на гредови мостове. Гредовите мостове са често срещан тип мостова конструкция, която използва хоризонтални греди (греди), за да поддържа натоварването на мостовата настилка и всякакви превозни средства или пешеходци, пресичащи я. Тези машини са проектирани да се справят със сглобяването и поставянето на тези греди, което прави процеса на изграждане на мост по-ефективен, безопасен и прецизен.







Основни функции:



1. Прецизно инженерство: Машината за изграждане на мостови греди е проектирана с най-модерно прецизно инженерство, което гарантира, че всеки мостов компонент пасва безпроблемно и сигурно. Това води до подобрена структурна цялост и дълголетие на мостовете.



2.Бързо сглобяване: Кажете сбогом на отнемащите време и трудоемки методи за сглобяване на мостове. С нашата машина мостовите греди и компоненти могат да бъдат сглобени бързо и точно, което значително намалява времето за строителство.



3. Безопасността на първо място: Безопасността е наш основен приоритет. Girder Bridge Construction Machine свежда до минимум необходимостта работниците да бъдат в опасни среди на голяма надморска височина, намалявайки риска от злополуки и наранявания.



4.Модулен дизайн: Нашата машина разполага с модулен дизайн, който може да се адаптира към различни видове и размери на мостове. Независимо дали изграждате пешеходни мостове с малък размах или обширни надлези по магистрали, Girder Bridge Construction Machine може да се справи с всичко.



5.Дистанционна работа: Машината може да се управлява дистанционно, което позволява прецизен контрол и настройки, без да е необходимо операторите да присъстват физически на място. Това също така намалява необходимостта от обширна настройка на оборудването.



6. Повишаване на ефективността: Чрез рационализиране на строителния процес, нашата машина помага за оптимизиране на използването на ресурсите, като по този начин намалява строителните разходи и въздействието върху околната среда.



7. Наблюдение в реално време: Оборудван с усъвършенствани сензори и системи за наблюдение, Girder Bridge Construction Machine предоставя данни в реално време за напредъка на строителството, структурната цялост и други важни показатели.







1. Капацитет на повдигане: 160 тона (без теглото на разпръсквача)

2. Собствено тегло на машината за изграждане на мост: 118 тона (максимално тегло на единично парче: 7t)

3. Устойчивост на вятър

Състояние на ходене без натоварване: 8 ниво

Състояние на закотвяне без натоварване: 12 степени

Състояние на повдигане при пълен товар: Ниво 7

4.Скорост на повдигане

пълно натоварване: {{0}}~1,0/мин

Без товар: 0~1,5 м/мин

5. Скорост на повдигане: 0~0.6 m/min (с повдигане на товара)

6. Работен диапазон: Rmin=7m Rmax=12m

7. Режимът на ходене на цялата машина: тип ходене (масленият цилиндър се избутва нагоре и няма натоварване по време на процеса на ходене)

8. Скорост на движение на цялата машина: Цялото движение е 15 м, включително разглобяването на закрепването, обръщането на пистата и позиционирането, целият процес отнема не повече от 2 часа.

9. Способност за катерене без натоварване на цялата машина: 3,5 градуса

10. Височина на повдигане: 65 м под палубата на моста, 1 м над моста

11. Разстояние за закрепване отпред и отзад: 18 м (16 м, 19,5 м)

12. Разстоянието между лявата и дясната опорна точка по време на работа

външна 10,5м, вътрешна 5,7м

Разстояние между предни и задни опорни точки: 16,85м

13. Ъгъл на повдигане на отклонение: хоризонтална посока на моста 1,5 градуса, надлъжна посока на моста 3,5 градуса

14. Производителност на нивелиране на разпръсквача: С функции за вертикално и хоризонтално нивелиране

15. Инсталираната мощност на цялата машина: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Характеристики и предимства на продукта: Издигане на греда с двойна ширина и двупосочна греда, стъпка по стъпка, напречен обхват на противотежестта, предни и задни конзоли са оборудвани с хидравлични системи, конзоли могат да се регулират чрез 0. 8-1 метра, главният лъч може да се регулира и 45-градусово наклонени греди могат да бъдат издигнати и т.н.









Машината за изграждане на мостови греди и нейните компоненти представляват скок напред в технологията за изграждане на мостове. Възприемайки това авангардно решение, вие не само подобрявате строителните си проекти, но и допринасяте за по-безопасно, по-ефективно и по-устойчиво развитие на инфраструктурата.



Рамо за поставяне на греда:

• Сърцето на Girder Bridge Construction Machine, това рамо е оборудвано с усъвършенствана роботизирана технология за повдигане, транспортиране и позициониране на тежки мостови греди. Неговото прецизно проектиране осигурява точно поставяне, което допринася за структурната цялост на моста.



Модулна рамка:

• Модулният дизайн позволява адаптивност към различни размери и конфигурации на моста. Независимо дали изграждате пешеходни мостове с малък обхват или обширни надлези по магистрали, Girder Bridge Construction Machine може да бъде конфигуриран така, че да отговаря на нуждите на вашия проект.



Интерфейс за дистанционно управление:

• Авангардна система за дистанционно управление дава възможност на операторите да контролират прецизно движенията на машината. Дистанционният интерфейс осигурява обратна връзка в реално време, което позволява да се правят корекции в движение за оптимално позициониране.



Сензори и системи за наблюдение:

• Усъвършенствани сензори са интегрирани в цялата машина, за да осигурят данни в реално време за разпределение на товара, структурна стабилност и точност на позициониране. Тези данни подобряват вземането на решения и гарантират качество и безопасност на строителството.



Функции за безопасност:

• Безопасността на работното място е от първостепенно значение. Машината за изграждане на мостови греди е оборудвана с механизми за безопасност, като сензори за откриване на сблъсък, системи за аварийно спиране и предпазители, минимизиращи рисковете за работниците и оборудването.



Софтуер за автоматизация:

• Машината работи с авангарден софтуер за автоматизация, който позволява прецизно и координирано движение на компонентите. Този софтуер осигурява плавна и ефективна работа, като намалява човешките грешки и повишава точността на конструкцията.



Мощен повдигащ механизъм:

• Повдигащият механизъм е проектиран да се справя с лекота с теглото на тежки греди. Здравата му конструкция осигурява стабилност по време на процеса на повдигане и поставяне.



Телеметрия и отчитане:

• Girder Bridge Construction Machine включва телеметрични системи, които събират и предават данни за напредъка на строителството, производителността на машината и параметрите за безопасност. Тези отчети допринасят за управлението на проекта и вземането на решения.



Бордово захранване:

• Самостоятелно захранване гарантира, че машината може да работи независимо на строителната площадка, намалявайки необходимостта от допълнителни външни източници на енергия.



Кабина за управление на оператора:

• За работа на място ергономичната кабина за управление предлага на операторите удобно работно пространство с ясна видимост. Кабината е проектирана за оптимален контрол и ефективно управление на функциите на машината.

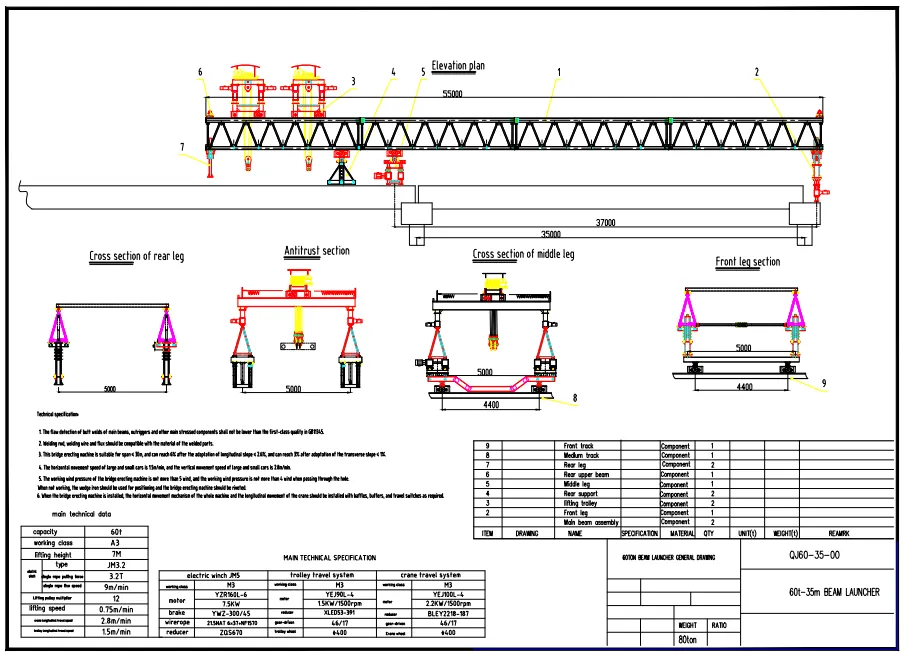

Скица





Пускането на Girder Bridge Construction Machine предлага безброй предимства, от подобрена ефективност и безопасност до спестяване на разходи и ползи за околната среда. Възприемайки тази авангардна технология, вие не само подобрявате своите строителни възможности, но също така допринасяте за по-безопасно, по-ефективно и по-устойчиво бъдеще за развитие на инфраструктурата.



Подобрена ефективност и скорост:

• Girder Bridge Construction Machine рационализира строителния процес чрез автоматизиране на различни задачи, които традиционно са били трудоемки. Това води до значително по-бързо време за сглобяване на мостове, което позволява проектите да бъдат завършени в по-кратки срокове.



Намаляване на разходите:

• Намаляването на работните часове и времето за строителство води до значителни икономии на разходи. Освен това, прецизният инженеринг на машината минимизира грешките и преработката, което допълнително допринася за финансовата ефективност.



Подобрена безопасност:

• Безопасността е от първостепенно значение в строителството. Чрез минимизиране на необходимостта работниците да работят в опасни среди на голяма надморска височина, Girder Bridge Construction Machine подобрява безопасността на работното място и намалява риска от злополуки и наранявания.



Прецизно инженерство:

• Прецизното инженерство на машината гарантира точното поставяне на компонентите на моста. Това води до подобрена структурна цялост и дълготрайност на изградените мостове, което води до по-качествена инфраструктура.



Адаптивност към различни конструкции на мостове:

• Със своята модулна рамка машината може да се адаптира към различни размери и конфигурации на мостове. Тази гъвкавост позволява изграждането на широка гама от дизайни на мостове, от пешеходни пътеки до сложни магистрални надлези.



Дистанционно управление и управление:

• Интерфейсът за дистанционно управление позволява на операторите да контролират движенията на машината от безопасно разстояние. Това не само повишава безопасността на оператора, но и осигурява по-голям контрол върху строителния процес.



Ресурсна ефективност:

• Ефективният строителен процес минимизира загубата на ресурси и въздействието върху околната среда. Чрез оптимизиране на използването на материали и намаляване на времето за строителство, машината допринася за по-устойчив подход към развитието на инфраструктурата.



Иновационна витрина:

• Пускането на такава усъвършенствана строителна машина подчертава вашия ангажимент към иновациите. Може да привлече вниманието на връстници в индустрията, потенциални инвеститори и медии, представяйки вашата компания като лидер в областта.







Приложението на Girder Bridge Construction Machine обхваща широк спектър от строителни сценарии, предлагайки ефективни, безопасни и иновативни решения за разнообразни проекти за изграждане на мостове.



Проекти за магистрали и пътища:

• Машината Girder Bridge Construction Machine е направена специално за изграждане на магистрални надлези и пътни мостове. Неговият модулен дизайн позволява адаптиране към различни ширини на пътя и изисквания за трафик, осигурявайки ефективно и безопасно преминаване на превозните средства.



Железопътна инфраструктура:

• Мостовете за железопътни линии изискват прецизност и структурна цялост. Прецизният инженеринг на машината осигурява точно подравняване и поставяне на специфични за релсите компоненти, което позволява бързото изграждане на железопътни мостове.



Градско и селско развитие:

• От пешеходни пътеки в градските зони до мостове, свързващи селските общности, Girder Bridge Construction Machine е достатъчно гъвкава, за да се справи с широка гама от строителни проекти, както големи, така и малки.



Спешни заместители:

• В засегнатите от бедствия райони, където мостовете са повредени или разрушени, времето е от съществено значение. Възможностите за бързо сглобяване на машината могат да бъдат инструмент за бърза подмяна на критична инфраструктура, повторно свързване на общности и подпомагане на усилията за възстановяване след бедствие.



Отдалечени местоположения:

• Изграждането на мостове в отдалечени или трудни терени може да бъде трудно. Възможностите за дистанционно управление на Girder Bridge Construction Machine правят възможно изграждането на мостове на места, които иначе биха били недостъпни или опасни за работниците.



Мостове с къс и дълъг размах:

• Независимо дали става дума за пешеходен мост с къс участък или магистрален надлез с дълъг участък, модулната рамка на машината може да се регулира, за да пасне на различни размери и конфигурации на мостове, което го прави универсално решение за различни проекти.







Пускането на Girder Bridge Construction Machine изисква щателно планиране, стриктно тестване и сътрудничество в различни дисциплини. Като следвате цялостна производствена процедура, можете да гарантирате, че машината отговаря на стандарти за високо качество, отговаря на нуждите на пазара и допринася за напредъка на технологията за изграждане на мостове.



Концептуализация и дизайн:

● Дефинирайте целите и спецификациите на машината за изграждане на мостови греди.

● Сътрудничете с инженери, дизайнери и строителни експерти, за да създадете подробен проект, който включва всички необходими характеристики и функционалности.

Инженеринг и развитие:

● Преведете дизайна в подробни инженерни планове, включително механични, електрически и софтуерни компоненти.

● Разработване и прототипиране на отделни компоненти, като рамо за поставяне на греда, модулна рамка, сензори, софтуер за автоматизация и функции за безопасност.

Производство на компоненти:

● Изработете различните компоненти, като използвате специализирани производствени процеси, като обработка с ЦПУ, заваряване, формоване и сглобяване на електроника.

● Осигурете строг контрол на качеството по време на производството на компоненти, за да отговарят на спецификациите и стандартите на дизайна.

Сглобяване:

● Сглобете отделните компоненти, за да създадете пълната машина за изграждане на мостови греди.

● Интегрирайте механичните, електрическите и софтуерните системи, за да осигурите безпроблемна комуникация и функционалност.

Тестване и осигуряване на качеството:

● Извършете цялостно тестване на всеки компонент на машината и сглобената машина като цяло.

● Проверете дали всички сензори, контролни механизми, софтуер за автоматизация и функции за безопасност работят по предназначение.

● Уверете се, че машината отговаря на разпоредбите за безопасност и стандартите за качество.

Прототипиране и итерация:

● Изградете първоначални прототипи на машината и съберете обратна връзка от инженери, оператори и потенциални потребители.

● Използвайте тази обратна връзка, за да подобрите дизайна, да подобрите функционалността и да подобрите потребителското изживяване.

Полеви тестове:

● Разположете Girder Bridge Construction Machine на реални строителни площадки за полеви тестове.

● Наблюдавайте неговата ефективност, събирайте данни и идентифицирайте всички потенциални проблеми, които трябва да бъдат адресирани.

Корекции и оптимизация:

● Въз основа на резултатите от полеви тестове, направете необходимите корекции и подобрения в дизайна и работата на машината.

Оптимизирайте неговите функции за ефективност, точност и безопасност.

Документация и обучение:

● Подгответе изчерпателни ръководства за потребителя, ръководства за работа и инструкции за поддръжка.

● Осигурете обучение на операторите и персонала по поддръжката как да работят, поддържат и отстраняват проблеми с машината.

Поддръжка на клиенти и обратна връзка:

● Осигуряване на текуща поддръжка на клиенти, включително техническа помощ и услуги по поддръжка.

● Събирайте обратна връзка от потребителите, за да подобрите допълнително производителността на машината и да се справите с всички предизвикателства.







Компанията е инсталирала интелигентна платформа за управление на оборудването и е инсталирала 310 комплекта (комплекти) роботи за обработка и заваряване. След завършването на плана ще има повече от 500 комплекта (комплекти), а нивото на мрежово оборудване ще достигне 95 процента. 32 заваръчни линии са пуснати в експлоатация, 50 са планирани да бъдат инсталирани, а степента на автоматизация на цялата продуктова линия е достигнала 85 процента.
