Гредов мостов кран





Гредовият мостов кран е вид тежко повдигащо оборудване, широко използвано в промишлеността и строителството, което се използва специално за пренасяне и повдигане на различни тежки предмети в рамките на определен диапазон. Със своята висока ефективност, безопасност и надеждност, той се превърна във важен инструмент във фабрики, складове, пристанища и други места.

2. Конструктивната характеристика на мостовия кран Girder е, че неговият мост се простира между две успоредни коловози и повдигащ механизъм (обикновено кука или кофа за захващане) е окачен под моста, който може да се движи странично по моста, а мостът може да се движи надлъжно по пистата, за да покриете цялата работна площ. Този кран може да бъде с едногредова, двугредова или многогредова конструкция, като различните типове се избират според специфичните изисквания за носене и среда на използване.

3. Мостният кран с греди се използва широко в различни промишлени и строителни обекти със своята силна товароносимост и гъвкава работа. Неговият дизайн и конфигурация могат да бъдат персонализирани според специфичните нужди, за да осигурят най-доброто решение. Като важно оборудване за обработка на материали, мостовият кран играе важна роля за подобряване на производствената ефективност и осигуряване на безопасност при работа.

Макс. Височина на повдигане: 15M, 6M, 9M, 12M, 18M

Тегло (KG): 5000 кг

Макс. Товароподемност: 20 тона

Обхват: 1-28.5M

Цвят: Персонализиране

Капацитет на повдигане:1-20 тона

Височина на повдигане:6-18м

Клас на защита: IP55

Индустриално напрежение: 380v50hz/Персонализиране

Скорост на повдигане:0.8/5m/min





1.Дълга греда

1. Основната греда на мостовия кран е важна част от крана. Обикновено това е основната носеща конструкция, разположена хоризонтално върху крановия път. Той е отговорен за поддържането на сапаните и товарите на крана и за прехвърлянето на теглото на товара върху коловоза през колелата на крана.

2. Основната греда обикновено е изработена от стомана с висока якост и дизайнът трябва да отговаря на определени изисквания за твърдост и якост, за да се гарантира, че няма да има прекомерна деформация или счупване при повдигане на тежки предмети. В зависимост от конкретната конструкция на крана, основната греда може да бъде едногредова или двугредова конструкция:

Конструкция с единична греда: Тази структура на основната греда обикновено се използва за леки мостови кранове, с предимствата на проста структура и леко тегло.

3. Освен това основната греда обикновено работи с други компоненти като крайни греди, повдигащи механизми, ходови механизми и т.н., за да завърши различните функции на крана.





Система за повдигане

1. Системата за повдигане на гредов мостов кран е неговата основна част, която е отговорна главно за повдигането и преместването на тежки предмети от едно място на друго. Системата за повдигане се състои от няколко ключови компонента за осигуряване на безопасно и плавно повдигане и спускане на тежки предмети.

2. Следните са основните компоненти на системата за повдигане на гредов кран:



Електрически телфер или повдигащ механизъм

Електрически подемник: Обикновено се използва в греди мостови кранове с по-малък и среден капацитет на повдигане. Електрическият подемник интегрира двигател, редуктор, барабан и система от куки и може да повдига или спуска тежки предмети чрез задвижване на въжения барабан чрез електрически мотор.

Повдигащ механизъм: При тежките мостови кранове повдигащият механизъм обикновено е проектиран независимо, включително множество компоненти като мотор, редуктор, спирачка, барабан, стоманено въже, група куки и др. Този дизайн може да поеме по-големи товари и има по-висока скорост на повдигане и стабилност .



Телено въже или верига

Стоманено въже: Обикновено се използва в системата за повдигане на повечето мостови кранове, има висока якост и издръжливост и може да издържи на големи теглителни сили.

Верига: Понякога се използва в леки кранове, особено в ситуации, когато се изисква прецизен контрол на повдигането.



Монтаж на куката

Куката е последният задвижващ механизъм на повдигащата система, използван за окачване и захващане на тежестта. Куката обикновено е свързана към теленото въже или веригата чрез макара, която може да намали натоварването на електрическия телфер или повдигащия механизъм, което позволява на крана да повдигне тежкия предмет по-лесно.



Барабан

Барабанът е устройство за навиване, използвано за навиване и освобождаване на теленото въже. Въртенето на барабана задвижва теленото въже да се издига и спуска, като по този начин контролира издигането и падането на тежкия предмет. Барабанът обикновено е директно свързан към повдигащия двигател и скоростта се регулира чрез редуктора.

3. Тези компоненти работят заедно, за да образуват повдигащата система на мостовия кран, като гарантират, че тежките предмети могат да бъдат повдигани, премествани и спускани безопасно и надеждно.



Крайна греда

1. The end beam of an overhead crane is a vital part of the crane structure. It connects the main beam and supports the movement of the entire crane on the track. The main function of the end beam is to provide lateral support for the main beam and evenly distribute the weight of the crane and the load of the hoisted objects on the track.

2. Следните са основните характеристики и функции на крайната греда на мостов кран:

Крайната греда обикновено е правоъгълна или с форма на кутия и играе главно роля на странична опора, за да осигури стабилност и хоризонталност на основната греда. Двата края на крайната греда са свързани с основната греда, за да образуват цялостната рамкова конструкция на мостовия кран. Главната греда и крайната греда са фиксирани заедно с болтове, заваряване и т.н., за да се осигури цялостната твърдост и стабилност на крана.

Буферите обикновено са оборудвани в двата края на крайната греда, за да се предотврати сблъсък на крана в края на коловоза. Буферът може да абсорбира удара и да предпази крана и коловозната система.

Крайната греда спомага за равномерното разпределение на товара, носен от основната греда и крана към всяко колело, като по този начин осигурява безпроблемната работа на цялата кранова система на пистата.

Работният механизъм на крайната греда включва задвижващ двигател, редуктор и колело. Чрез задвижващото устройство кранът може да се движи напред и назад по пистата, за да постигне хоризонтално транспортиране.

3. Крайната греда на мостовия кран е важен носещ и работен компонент на мостовия кран и има жизненоважно въздействие върху безопасността, стабилността и ефективността на работа на крана.





Механизъм за движение на крана

1. Крановата система на мостовия кран е ключовата част, която позволява на целия кран да се движи хоризонтално по пистата. Основната функция на тази система е да премества крана и неговия товар от едно място на друго, обикновено по фиксиран маршрут за хоризонтално транспортиране.

2. Следват компонентите на тролейбусната система на мостов кран и техните функции:



Устройство на колелото

Задвижващо колело: Задвижващото колело в механизма за движение на крана е отговорно за бутането на крана по пистата. Тези колела обикновено се задвижват от електрически мотор чрез редуктор. Задвижвано колело: Задвижващото колело не е свързано със задвижващата система, а пасивно следва движението на задвижващото колело. Те помагат за разпръскване на тежестта на крана и осигуряват гладка работа.



Задвижващо устройство

Мотор: Ядрото на механизма за движение на крана е задвижващият мотор, който задвижва зъбните колела или веригите чрез електрическа енергия и в крайна сметка задвижва колелото. Обикновено има двигател от всяка страна на крайната греда на мостовия кран, за да се гарантира, че кранът може да работи равномерно и синхронно.



Система за управление

Контрол на скоростта: Механизмът за движение на крана обикновено е оборудван с честотен преобразувател или друг тип устройство за контрол на скоростта за регулиране на скоростта на двигателя, като по този начин контролира работната скорост на крана. Честотният преобразувател може да постигне плавно ускорение и забавяне на крана и да избегне удара, причинен от внезапно стартиране или спиране.



Кабелна и захранваща система

Система за захранване: Механизмът за движение на крана обикновено се захранва от шини или кабелни барабани. Шините обикновено се полагат по протежение на пистата, за да се гарантира, че двигателят и системата за управление могат да получат непрекъснато захранване.

3. Резюме Механизмът за движение на крана на мостовия кран е ключова част от хоризонталното движение на целия кран. Той гарантира, че кранът може да се движи ефективно и безопасно по пистата. Чрез точно контролиране на скоростта на движение, посоката и позицията на количката, системата за управление на количката осигурява основна гаранция за ефективната работа на крана.



Механизъм за движение на количката

1. Механизмът за движение на количката на мостов кран се отнася до устройството за количка, което се движи хоризонтално върху основната греда на мостовия кран. Основната му функция е да носи повдигащата система на крана и да се движи по основната греда в рамките на работния диапазон на мостовия кран. Дизайнът и производителността на системата за движение на количката пряко влияят на работната ефективност и точността на работа на крана.

2. Следните са основните компоненти и функции на механизма за движение на количката:



Рамка на количка

Рамката на количката е основната рамка на механизма за движение на количката. Обикновено използва стоманена конструкция с висока якост и може да носи повдигащото устройство и неговия товар. Рамката на количката обикновено е проектирана като конструкция от тип кутия, която може да осигури достатъчна здравина и да намали теглото. Рамката на количката е монтирана над или под основната греда и е свързана към коловоза на основната греда чрез комплекта колела.



Предавателна система

Системата за предаване на зъбни колела често се използва в система за движение на колички. Той има предимствата на висока ефективност и прецизност и е подходящ за гладка работа на количката при голямо натоварване. Верижното задвижване е друг често срещан метод за предаване, особено в колички, които изискват компактен дизайн или кратко разстояние на предаване. Верижното задвижване е просто, издръжливо и лесно за поддръжка.



Кабелна и захранваща система

Системата за движение на количката обикновено се захранва от шини. Шината е положена по дължината на главната греда, за да се гарантира, че количката може непрекъснато да получава захранване по време на целия процес на работа. При някои кранове системата за управление на количката може да използва кабелен барабан за захранване, особено в ситуации, когато трябва да се преместят дълги разстояния или са необходими чести операции. Системата за кабелен барабан може автоматично да прибира и освобождава кабела, за да предотврати влаченето на кабела по земята или заплитането му.

3.Обобщение

Механизмът за движение на количката на мостовия кран е една от най-важните части на крана, отговорна за движението на подемно оборудване и тежки предмети. Чрез прецизно управление и стабилна работа системата за управление на количката позволява на мостовия кран да изпълнява ефективно различни повдигащи задачи и да гарантира безопасността и надеждността на целия процес на работа.



Колело на крана

1. Колелата на мостов кран са ключови компоненти в операционната система на крана. Те носят тежестта на целия кран и го движат по пистата. Дизайнът, материалът и методът на монтаж на колелото пряко влияят върху ефективността, стабилността и безопасността на крана.

2. Следните са основните характеристики на колелата на надземния кран и техните функции:



Тип колело

Задвижващо колело: Задвижващото колело е колелото, свързано към задвижващия двигател, което задвижва крана по пистата чрез силата на двигателя. Обикновено задвижващите колела на мостов кран са монтирани на крайните греди от двете страни, за да се гарантира, че целият кран се движи гладко.

Задвижвано колело: Задвижващото колело не е свързано със задвижващата система, а пасивно следва движението на задвижващото колело. Те играят балансираща и поддържаща роля, помагайки за разпръскването на тежестта на крана.



Материал

Стоманените колела са най-често използваният тип колела в мостовите кранове. Те имат висока якост и устойчивост на износване, издържат на големи натоварвания и честа употреба. Стоманените колела обикновено се обработват термично, за да се увеличи тяхната твърдост и издръжливост. Чугунените колела също се използват в някои кранове, особено при приложения с по-леки товари или по-ниски изисквания. Чугунените колела имат добра якост на натиск, но са относително крехки и лесно се повреждат при големи натоварвания или удари.



Дизайн на колелото

Този тип колело има само една повдигната джанта на външния ръб, за да се предотврати излизането на колелото от коловоза. Колелата с една джанта обикновено се използват за по-къси разстояния или когато стабилността на посоката не е високо изискване. Колелата с двойна джанта имат джанти както от вътрешната, така и от външната страна. Този дизайн помага за по-добро задържане на колелото на пистата и предотвратяване на дерайлиране, което е подходящо за дълги разстояния и изисквания за висока прецизност.

3. Резюме Колелата на мостовия кран са важен компонент, който определя ефективността и безопасността на работата на крана. С внимателен дизайн и редовна поддръжка, колелата могат да гарантират, че кранът се движи плавно и точно по коловоза, докато понася огромното тегло на крана и неговия товар.





Кука за кран

1. Куката на мостовия кран е ключов компонент в системата за повдигане, използвана за захващане и окачване на различни тежки предмети. Куката е свързана с повдигащия механизъм на крана чрез телено въже или верига и е директният задвижващ механизъм за повдигане, преместване и спускане на тежки предмети.

2. Следните са основните характеристики на куката на надземния кран и нейните функции:



Тип кука

Единична кука: Единичната кука е най-често срещаният тип кука и е подходяща за повечето повдигащи операции. Единичната кука има проста структура и е лесна за работа. Обикновено се използва за повдигане на тежки предмети с умерено тегло и правилна форма.



Структура на куката

Тяло на куката: Тялото на куката обикновено е изковано от високоякостна легирана стомана с добра товароносимост и устойчивост на удар. Конструкцията на тялото на куката обикновено е С-образна или S-образна, за да позволи лесно монтиране и разтоварване на тежки предмети. Отвор на куката: Отворът на куката е частта от отвора на куката, която позволява на прашката или друго монтажно устройство да влезе. За да се предотврати случайно падане на тежкия предмет, отворът на куката обикновено е снабден с предпазна ключалка или език против плъзгане.



Материали и производствен процес

Легирана стомана: Куките обикновено са изработени от високоякостна легирана стомана, която има добра устойчивост на износване и устойчивост на умора и може да издържи дългосрочни и високочестотни повдигащи операции. Процес на коване: Повечето куки на мостови кранове са направени чрез коване. Коването прави вътрешната структура на метала по-плътна, като по този начин подобрява здравината и издръжливостта на куката.



3. Обобщение

Куката на мостовия кран играе жизненоважна роля при операциите по повдигане. Неговият дизайн трябва да отчита здравината, безопасността и лекотата на работа. Чрез правилна употреба и редовна поддръжка куката може да поддържа добро работно състояние за дълго време, осигурявайки защита за безопасната и ефективна работа на крана.

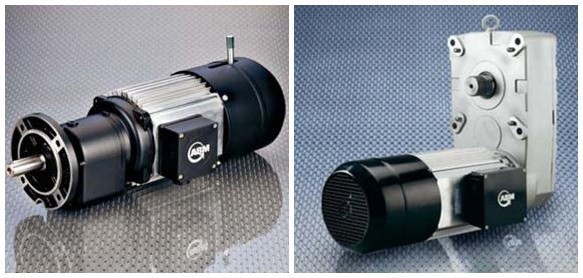

Мотор

1. Моторът на мостовия кран е един от ключовите му източници на енергия и е отговорен за задвижването на различни движещи се части на крана, включително хоризонталното движение на основната греда, хоризонталното движение на количката и повдигащия механизъм. Производителността на двигателя пряко влияе върху ефективността на работа, стабилността и безопасността на крана.

2. Следните са основните характеристики и функции на двигателите на надземния кран:



Тип двигател

Променливотоков двигател: Обикновено се използва като основна задвижваща система на мостови кранове. AC двигателите имат предимствата на проста структура, лесна поддръжка и стабилна работа. Често срещаните типове AC двигатели включват асинхронни двигатели и синхронни двигатели. DC мотор: В някои кранове, особено в приложения, които изискват прецизно управление, могат да се използват DC двигатели. Двигателите с постоянен ток осигуряват по-добро стартиране и регулиране на скоростта и са подходящи за случаи, изискващи висока точност на управление.



Мощност на двигателя

Избор на мощност: Мощността на двигателя се избира според дизайна и изискванията за употреба на крана. Моторите с по-голяма мощност са подходящи за тежки кранове и операции с голямо натоварване, докато двигателите с по-малка мощност са подходящи за леки кранове и операции с ниско натоварване. Възможност за регулиране на скоростта: Изборът на мощност на двигателя също трябва да вземе предвид изискванията за регулиране на скоростта на крана. Съвременните кранове обикновено са оборудвани с честотни преобразуватели, които могат да регулират скоростта на двигателя, за да се адаптират към различни работни изисквания.



Охлаждане и защита

Охладителна система: Моторът генерира топлина по време на работа и обикновено е оборудван с охладителна система (като вентилатор или водно охлаждане), за да поддържа двигателя в безопасен температурен диапазон. Добрата охладителна система може да подобри ефективността и живота на двигателя. Защита от претоварване: Двигателят обикновено е оборудван с устройство за защита от претоварване, като термично реле или прекъсвач, за да се предотврати повреда на двигателя от претоварване или късо съединение. Устройството за защита от претоварване автоматично ще прекъсне захранването, когато натоварването на двигателя е твърде високо, за да защити двигателя и свързаното с него оборудване.



3. Обобщете

Електрическият мотор на мостов кран е основният компонент, който реализира различните му движения, влияещи върху ефективността на работа и работата на крана. Изборът на подходящ тип двигател и мощност и извършването на редовна поддръжка са ключът към осигуряването на безопасна и ефективна работа на крана.

.



Звукова и светлинна алармена система& краен изключвател

1. Звуковата и светлинна алармена система и крайният прекъсвач на мостовия кран са важни устройства за безопасност, за да се гарантира безопасната работа на крана. Те съответно играят ролята на предупреждение на оператора и предотвратяване на прекомерно движение на оборудването, което помага за предотвратяване на инциденти и защитава безопасността на оборудването и операторите.



Звукова и светлинна алармена система

функция:

Предупредителна функция: Звуковата и светлинна алармена система се използва за напомняне на оператора и околния персонал за работното състояние на крана, особено когато кранът е стартиран, работи или се приближава до опасна зона. Звуковият и светлинен алармен сигнал обикновено се предава чрез зумери, сирени и мигащи светлини.

Ненормално напомняне: Ако кранът попадне на необичайна ситуация по време на работа (като претоварване, повреда и т.н.), звуковата и светлинна алармена система автоматично ще издаде аларма, за да напомни на оператора да вземе мерки.

Компоненти:

Звукова аларма: Обикновено се инсталира в операционната зала или ключови части на крана, тя издава зумер, сирени или други видове звукови сигнали, за да предупреди оператора или околния персонал.

Светлинна аларма: Обикновено мигаща светлина или светлинен индикатор, монтиран на видно място на крана. Когато кранът работи или не е нормално, светлината ще мига, за да привлече вниманието.

Принцип на работа:

Когато системата за управление на крана открие специфично работно състояние или необичайна ситуация (като например кранът тръгва, претоварен е, премества към крайния превключвател и т.н.), звуковата и светлинна алармена система автоматично ще стартира и ще издаде звука и светлината аларма.

Операторът може да реагира навреме, като наблюдава и слуша звуковите и светлинни алармени сигнали, за да осигури безопасна работа.

Приложими случаи:

Стартиране и работа: Когато кранът стартира или се движи, звуковата и светлинна алармена система напомня на оператора и околния персонал да бъдат нащрек и да избягват погрешно навлизане в опасната зона.

Опасно състояние: Когато кранът се приближи до граничната позиция или товарът надхвърли безопасния диапазон, звуковата и светлинна алармена система ще издаде аларма, за да предотврати инциденти.

Краен изключвател

функция:

Ограничаване на обхвата на движение: Крайният превключвател се използва за ограничаване на обхвата на движение на крана или количката, за да се предотврати движението на оборудването извън проектния обхват и да се избегнат инциденти като сблъсък или дерайлиране.

Автоматично спиране: Когато част от крана (като основна греда, количка или кука) достигне предварително зададената гранична позиция, крайният превключвател автоматично ще прекъсне захранването или управляващия сигнал, за да спре крана да се движи.

Компоненти:

Механичен краен изключвател: Това е най-често срещаният тип, който открива позицията чрез физически контакт. Когато компонентът на крана докосне крайния превключвател, превключвателят задейства веригата за прекъсване на захранването.

Фотоелектрически краен изключвател: Позицията на крана се разпознава от фотоелектрически сензор. Работи безконтактно и е подходящ за случаи с високи изисквания за точност.

Магнитен краен превключвател: Той използва промените в магнитното поле, за да усети промените в позицията и е подходящ за използване в прашна или влажна среда.

Принцип на работа:

Механично ограничение: Когато кранът или количката се придвижат до зададената крайна позиция, крайният превключвател се задейства, прекъсвайки захранването на двигателя, за да предотврати по-нататъшно движение.

Автоматично нулиране: Някои крайни изключватели имат функция за автоматично нулиране. Когато оборудването се върне в нормално положение от крайно положение, крайният превключвател автоматично се нулира и възстановява нормалната работа на оборудването.

Сценарии на приложение:

Ограничение на повдигане: Ограничете максималната височина на повдигане на куката, за да предотвратите прекомерно повдигане на куката и причиняване на скъсване на телено въже или други инциденти.

Ограничение на движението: Ограничете обхвата на движение на главната греда и количката, за да предотвратите удара в края на пистата или други препятствия.

Ограничение на въртене: В някои специфични мостови кранове крайният превключвател може да се използва и за ограничаване на ъгъла на въртене на стрелата или въртящата се платформа.

2.Обобщение

Звуковата и светлинна алармена система и крайният изключвател на мостовия кран са ключови устройства за осигуряване на безопасната му работа. Звуковата и светлинна алармена система изпраща звукови и светлинни сигнали, за да напомни на оператора и околния персонал да обърнат внимание на състоянието на крана, за да предотвратят инциденти; крайният изключвател ограничава обхвата на движение на крана, за да го предотврати от превишаване на проектния обхват или сблъсък, като гарантира безопасността на работа и целостта на оборудването. Комбинацията от тези две значително подобрява ефективността на безопасността на мостовия кран и намалява риска при работа.

Предпазни устройства

Устройство за защита от претоварване

Функция: Предотвратете крана да продължи да работи, когато превиши номиналния си товар, като по този начин избягва механична повреда и инциденти, свързани с безопасността.

Принцип на работа: Устройството следи натоварването на крана чрез сензори. Когато установи, че товарът надвишава безопасната граница, системата ще издаде аларма и автоматично ще прекъсне повдигащата верига на крана, правейки го неспособен да продължи да повдига тежки предмети.

Често срещани форми: механична защита от претоварване, електронна защита от претоварване (като ограничител на въртящия момент).

Краен изключвател

Функция: Използва се за ограничаване на крайната позиция на движението на крана, за да се предотврати превишаването на главната греда, количката или куката от предварително определения диапазон, за да се избегне сблъсък и повреда.

Приложение: ограничение на повдигане, ограничение на хода, ограничение на въртене и др.

Тип: механичен краен изключвател, фотоелектрически краен изключвател, магнитен краен изключвател и др.

Звукова и светлинна алармена система

Функция: Чрез излъчване на звукови и светлинни сигнали, на оператора и околния персонал се напомня за работното състояние на крана, особено при опасни или необичайни условия.

Приложение: Стартиране на кран, предупреждение за претоварване, подкана при задействане на ограничението и др.

Устройство за аварийно спиране

Функция: При авария операторът може бързо да прекъсне захранването на крана чрез бутона за аварийно спиране, за да спре незабавно всички операции.

Местоположение: Обикновено се инсталира на достъпно място в операционната зала, контролния шкаф или крана за бърза работа при спешност.

Ветроустойчиво устройство

Функция: Използва се за предотвратяване на преобръщане или дерайлиране на крана поради силен вятър при работа на открито.

Състав: Ветроустойчива релсова скоба, ветроустойчива котва, ветроустойчива аларма и др.

Буфер

Функция: Буферът е монтиран в края на пистата, за да предотврати удара на количката на крана или колата в края на пистата в екстремни случаи и да намали силата на удара.

Тип: Пружинен буфер, хидравличен буфер и др.

Режим на управление

PLC система за управление

Характеристики: Има предимствата на гъвкаво програмиране, бърза реакция, висока надеждност и т.н. и може да реализира сложна контролна логика и автоматична работа.

Приложение: Контрол на движението, контрол на повдигане, контрол на ограниченията и др. на големи и малки автомобили.

Система за контрол на честотното преобразуване

Функция: Чрез регулиране на честотата на двигателя кранът може да се стартира плавно, скоростта може да се регулира точно и може да се реализира енергоспестяваща операция.

Предимства: Намалете въздействието на стартовия ток, подобрете точността на работа, удължете механичния живот и спестете енергия.

Приложение: Контрол на движението на големи и малки автомобили, контрол на скоростта на повдигане.

Система за дистанционно управление

Функция: Позволете на оператора да контролира работата на крана чрез безжично дистанционно управление на безопасно място далеч от крана.

Предимства: Подобряване на безопасността и гъвкавостта на работа, особено в сложни или опасни работни среди.

Приложение: Дистанционно управление на стартиране, спиране, движение, повдигане и други операции на крана.

HMI (интерфейс човек машина).

Функция: HMI системата осигурява приятелски интерфейс човек-машина, където операторът може директно да наблюдава и управлява различни функции на крана чрез сензорен екран или контролен панел.

Характеристики: Интуитивен интерфейс за работа, функции за наблюдение и диагностика в реално време, дисплей на аларма и запис на данни.

Приложение: Показване на работното състояние, условията на натоварване, информация за повреда и т.н. на крана.

Система за мониторинг и управление на данни

Функция: Използва се за наблюдение на работните данни на крана (като натоварване, скорост, позиция и т.н.) в реално време и записване и анализиране на данните.

Предимства: Подобряване на оперативната ефективност, превантивна поддръжка и оптимизиране на управлението.

Приложение: Дистанционно наблюдение, диагностика на неизправности, анализ на работни данни и запис.





























12.Скица











1. Силна товароносимост

Голяма товароносимост: Структурният дизайн на мостовите кранове им позволява да издържат на много големи натоварвания и обикновено са подходящи за тежки промишлени операции, като стоманодобивни заводи, корабостроителници, заводи за производство на машини и др.

Налични множество спецификации: Мостовите кранове могат да бъдат проектирани и произведени според специфичните нужди, за да отговорят на изискванията за повдигане, вариращи от няколко тона до стотици тона.

2. Ефективно използване на пространството

Широко покритие: Основната греда на мостовия кран обикновено се издига на коловоза на фабрика или работилница и може да се премества в цялата работна зона, като се използва пълноценно горното пространство, без да се заема земно пространство.

Силна гъвкавост: Кранът може да постигне пълно покритие в хоризонтална и вертикална посока и гъвкаво да се справя със задачите за обработка на материали на всяко място в работната зона.

3. Високо прецизна работа

Прецизно позициониране: Съвременните мостови кранове обикновено са оборудвани със сложни системи за управление (като PLC контрол, контрол на честотното преобразуване), които могат да постигнат прецизно позициониране на тежки предмети и са подходящи за случаи, изискващи високо прецизна работа.

Плавно движение: Прилагането на честотни преобразуватели и буферни системи прави мостовите кранове по-плавни по време на пускане, спиране и работа, намалявайки удара и разклащането на товара.

4. Удобна работа

Множество методи за управление: Мостовите кранове могат да се управляват чрез работа на земята, работа в кабината или безжично дистанционно управление, като се адаптират към различни работни среди и изисквания, подобрявайки удобството и безопасността на работа.

Автоматизация и интелигентност: С развитието на промишлената автоматизация, мостовите кранове могат да интегрират системи за автоматизация, за да реализират автоматично манипулиране, прецизно подреждане, дистанционно наблюдение и други функции, да намалят изискванията за работна ръка и да подобрят ефективността на работа.

5. Висока безопасност

Множество устройства за безопасност: Мостовите кранове са оборудвани с различни устройства за безопасност като крайни изключватели, устройства за защита от претоварване, устройства за аварийно спиране, устройства за защита от вятър и др., Които ефективно предотвратяват инциденти.

Излишен дизайн: Ключовите компоненти обикновено приемат излишен дизайн, за да се гарантира, че системата все още може да работи безопасно, когато дадена част се повреди.





1. Производство

Производство на тежки машини: В заводите за производство на машини мостовите кранове се използват за преместване и сглобяване на големи машинни части, като двигатели, турбини, металорежещи машини и др. Неговата висока прецизност на работа и силна товароносимост правят сглобяването и прехвърлянето на тежки части по-безопасни и по-ефективни.

Производство на автомобили: Използва се за преместване на авточасти, особено на автомобилни поточни линии, за повдигане и позициониране на основни компоненти като двигатели и каросерии на автомобили.

2. Металургия на чугуна и стоманата

Стоманодобивни мелници: Мостовите кранове се използват за преместване на разтопени метали, блокове и други тежки суровини. В тези високотемпературни среди крановете трябва да имат висока устойчивост на топлина и безопасност.

Валцови мелници: Във валцови мелници мостовите кранове се използват за преместване на стоманени рулони, стоманени плочи и стоманени греди, като помагат за прехвърлянето на валцована стомана от производствени линии до складове или транспортно оборудване.

3. Складиране и логистика

Големи складове: Мостовите кранове се използват широко за товарене и разтоварване и подреждане на товари в големи складове. Той може ефективно да използва вертикалното и хоризонталното пространство и да увеличи максимално капацитета за съхранение на складовете.

Логистични центрове: В логистичните центрове мостовите кранове се използват за бързо преместване и сортиране на тежки товари, поддържайки ефективни логистични операции.

4. Пристанища и докове

Обработка на контейнери: В пристанищата и доковете мостовите кранове се използват за товарене и разтоварване на контейнери. Те могат бързо да преместват големи контейнери между кораби, камиони и складове, за да осигурят бързото прехвърляне на стоки.

Обработка на насипни товари: Мостовите кранове се използват и за товарене, разтоварване и подреждане на насипни товари (като руда, въглища, зърно и др.), което спомага за ускоряване на обработката на товарите.

5. Енергетика

Електрически централи: В топлоелектрически централи, водноелектрически централи и атомни електроцентрали мостовите кранове се използват за преместване и поддържане на голямо оборудване за производство на електроенергия като турбини, ротори на генератори, трансформатори и др. Това оборудване обикновено е много тежко и изисква прецизно позициониране.

Подстанции: Мостовите кранове се използват за повдигане и инсталиране на големи трансформатори, разпределителна апаратура и оборудване за контрол на мощността, за да се осигури безопасна и надеждна работа на електроенергийната инфраструктура.



Кранпроизводство процедура

Материална инспекция

Проверка на качеството: Извършва се стриктна проверка на качеството на закупените суровини, за да се гарантира, че отговарят на изискванията за дизайн и националните стандарти.

Съхранение на материали: Квалифицираните материали се съхраняват според класификацията, за да се предотврати корозия или повреда.

Рязане и формоване

Рязане на стомана: Използвайте плазмено рязане, лазерно рязане или пламъчно рязане и други технологии за рязане на стоманата според размера на проектния чертеж.

Обработка на формоване: Формирайте стоманената плоча чрез огъване, валцуване, заваряване и други процеси за производство на основната греда, крайната греда и други структурни части.

Заваряване

Заваряване на компоненти: Нарязаните и формовани стоманени части се заваряват в основните конструкции като основна греда, крайна греда и количка. Процесът на заваряване трябва да бъде строго контролиран, за да се гарантира здравината на конструкцията и качеството на заваряване.

Проверка на заваръчните шевове: Използвайте технология за тестване без разрушаване (като ултразвуково изследване, радиографско изпитване), за да проверите заваръчните шевове, за да се уверите, че няма пукнатини или други дефекти.

Машинна обработка

Прецизна обработка: Прецизната обработка се извършва на ключовите компоненти на крана, като комплекти колела, лагерни гнезда, ролки и т.н., за да се гарантира тяхната точност на размерите и качество на повърхността.

Монтаж на цялата машина

Общо сглобяване: На базата на предварителен монтаж се извършва цялостното сглобяване на крана, включително окончателното монтиране на основната греда, крайната греда, повдигащият механизъм, ходещият механизъм и др.

Пускане в експлоатация и изпитване

При динамични условия се тества експлоатационната производителност на крана, включително тестване на повдигане, ходене, управление и други функции. Общият размер на сглобения мостов кран се проверява, за да се гарантира, че всички размери отговарят на проектните изисквания.

Пръскане и антикорозионна обработка

Повърхностна обработка Отстраняване на ръжда: Отстраняване на ръжда по повърхността на крана, обичайните методи включват пясъкоструене, ецване и т.н. Грундиране с пръскане: Напръскайте антикорозионен грунд върху третираната повърхност, за да предотвратите окисляването на метала и корозията. Пръскане на горно покритие Цветно пръскане: Напръскайте горно покритие според изискванията на клиента или индустриалните стандарти, за да придадете на крана защитен и декоративен ефект. Маркиране: След пръскане маркирайте идентификационната информация на крана в съответствие със спецификациите, като например модел, номинално натоварване и др.

Завод и монтаж

Опаковка и транспорт

Защита на опаковката: Защитно опаковайте ключовите компоненти на крана, за да предотвратите повреда по време на транспортиране. Уреждане на транспортиране: Според размера на оборудването и условията на транспортиране изберете подходящ метод за транспортиране на крана до обекта на клиента.

Приемане и предаване

Приемане на клиента

Приемане на място: Клиентът извършва приемане на място на крана съгласно изискванията на договора и техническите спецификации, за да провери работата и качеството на оборудването.

Отстраняване на проблема: Ако бъдат открити проблеми, производителят трябва да ги отстрани навреме, за да гарантира, че оборудването напълно отговаря на изискванията на клиента. Доставка и използване Обучение за работа: Производителят обикновено обучава операторите на клиента, за да гарантира, че могат да работят правилно и безопасно с крана.













Материална инспекция

Проверка на качеството: Извършва се стриктна проверка на качеството на закупените суровини, за да се гарантира, че отговарят на изискванията за дизайн и националните стандарти.

Съхранение на материали: Квалифицираните материали се съхраняват според класификацията, за да се предотврати корозия или повреда.

Рязане и формоване

Рязане на стомана: Използвайте плазмено рязане, лазерно рязане или пламъчно рязане и други технологии за рязане на стоманата според размера на проектния чертеж.

Обработка на формоване: Формирайте стоманената плоча чрез огъване, валцуване, заваряване и други процеси за производство на основната греда, крайната греда и други структурни части.

Заваряване

Заваряване на компоненти: Нарязаните и формовани стоманени части се заваряват в основните конструкции като основна греда, крайна греда и количка. Процесът на заваряване трябва да бъде строго контролиран, за да се гарантира здравината на конструкцията и качеството на заваряване.

Проверка на заваръчните шевове: Използвайте технология за тестване без разрушаване (като ултразвуково изследване, радиографско изпитване), за да проверите заваръчните шевове, за да се уверите, че няма пукнатини или други дефекти.

Машинна обработка

Прецизна обработка: Прецизната обработка се извършва на ключовите компоненти на крана, като комплекти колела, лагерни гнезда, ролки и т.н., за да се гарантира тяхната точност на размерите и качество на повърхността.

Монтаж на цялата машина

Общо сглобяване: На базата на предварителен монтаж се извършва цялостното сглобяване на крана, включително окончателното монтиране на основната греда, крайната греда, повдигащият механизъм, ходещият механизъм и др.

Пускане в експлоатация и изпитване

При динамични условия се тества експлоатационната производителност на крана, включително тестване на повдигане, ходене, управление и други функции. Общият размер на сглобения мостов кран се проверява, за да се гарантира, че всички размери отговарят на проектните изисквания.

Пръскане и антикорозионна обработка

Повърхностна обработка Отстраняване на ръжда: Отстраняване на ръжда по повърхността на крана, обичайните методи включват пясъкоструене, ецване и т.н. Грундиране с пръскане: Напръскайте антикорозионен грунд върху третираната повърхност, за да предотвратите окисляването на метала и корозията. Пръскане на горно покритие Цветно пръскане: Напръскайте горно покритие според изискванията на клиента или индустриалните стандарти, за да придадете на крана защитен и декоративен ефект. Маркиране: След пръскане маркирайте идентификационната информация на крана в съответствие със спецификациите, като например модел, номинално натоварване и др.

Завод и монтаж

Опаковка и транспорт

Защита на опаковката: Защитно опаковайте ключовите компоненти на крана, за да предотвратите повреда по време на транспортиране. Уреждане на транспортиране: Според размера на оборудването и условията на транспортиране изберете подходящ метод за транспортиране на крана до обекта на клиента.

Приемане и предаване

Приемане на клиента

Приемане на място: Клиентът извършва приемане на място на крана съгласно изискванията на договора и техническите спецификации, за да провери работата и качеството на оборудването.

Отстраняване на проблема: Ако бъдат открити проблеми, производителят трябва да ги отстрани навреме, за да гарантира, че оборудването напълно отговаря на изискванията на клиента. Доставка и използване Обучение за работа: Производителят обикновено обучава операторите на клиента, за да гарантира, че могат да работят правилно и безопасно с крана.

Популярни тагове: греди мостови кранове, Китай греди мостови кранове производители, доставчици, фабрика
