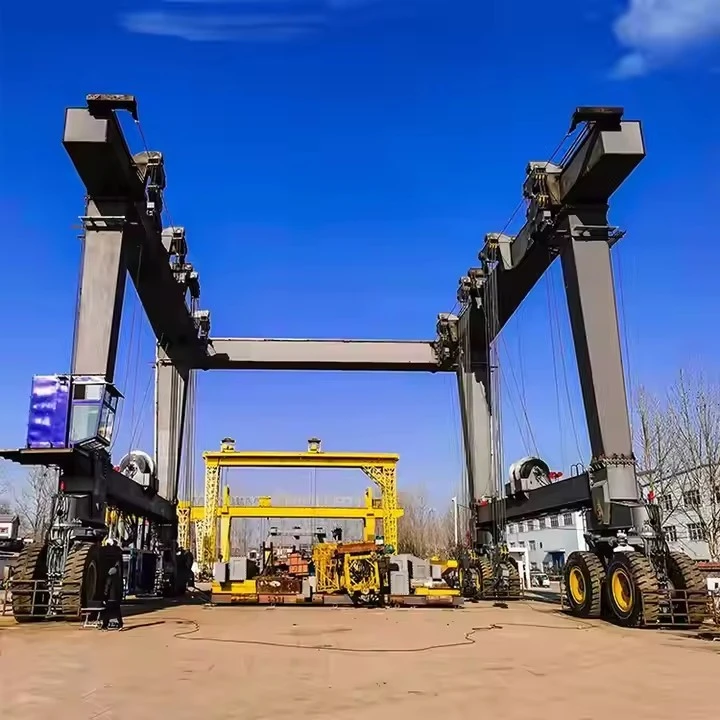

150-тонен мобилен подемен кран за лодки

Какво е 150-тонен мобилен подемник за лодки?

Това е гумен{0}}самоходен- портален кран. За разлика от неподвижен кран, той се движи на колела, което му позволява да пътува над кораб, да се позиционира прецизно, да повдига лодката и след това да я транспортира до друго място на сушата (напр. работна стойка, склад или железопътна система). По същество това е „мобилен сух док“.



Сравнение с други системи за повдигане на лодки

Характеристика	Портален подемник за лодки	Морска железница	Плаващ сух док
Мобилност	Висок (ако гумата-е уморена)	Ниска (фиксирана писта)	Ниска (зависеща-от вода)
Макс. капацитет	10–500+ тона	50–5000 тона	1000–100,000+ тона
Скорост	Бързо (минути)	Бавно (часове)	Умерено (часове)
Най-добро за	Малки до средни лодки	Големи кораби	Масивни съдове



Сравнение с други системи за повдигане на лодки

Характеристика	Портален подемник за лодки	Морска железница	Плаващ сух док
Мобилност	✅ Висок (ако гумата-е уморена)	❌ Фиксирана писта	❌ Зависи-от водата
Макс. капацитет	10–500+ тона	50–5000 тона	1000–100,000+ тона
Скорост	⚡ Бързо (минути)	🐢 Бавно (часове)	🕒 Умерено (часове)
Необходимо пространство	Компактно съхранение	Площ на дълга писта	Голяма водна площ
Най-добро за	Малки-средни лодки	Големи кораби	Масивни съдове



Товароподемност 320 тона
Обхват (ширина) 3 - 12 метра (регулируем)
Височина на повдигане 3 - 10 метра
Работен клас A3-A5 (лек до среден режим)
Скорост на повдигане 0.5 - 8 m/min (променлива)
Тип основна греда Единична/двойна греда (кутия-тип)
Захранване 220V/380V 3-фазно или ръчно
Режим на управление Висящо управление/безжично дистанционно
Тип телфер Електрическа верижна телфер/телфер с телено въже
Задвижване за движение Ръчно бутане или моторизирано
Горещо поцинкована или морска{1}}боя за защита от корозия
Устойчивост на вятър до скала на Бофорт 6 (за използване на открито)
Работна температура -20 градуса до +50 градуса

Компоненти на портален подемник за лодки: Подробна разбивка

A Портален подемник за лодки(илиАсансьор за пътуване с лодка) се състои от няколко критични компонента, които работят заедно за безопасно повдигане, преместване и съхранение на лодки. По-долу е представена подробна разбивка на основните му части:

Основна греда/мост: Основната хоризонтална греда, която обхваща ширината на плавателния съд, който трябва да се повдигне. Тя трябва да бъде невероятно твърда, за да предотврати деформация при пълно натоварване.







Крака / крайни камиони: Вертикалните конструкции от всяка страна, които поддържат главния трегер. В тях се намират задвижващите системи.




Система за повдигане: Обикновено се състои от четири (или повече) независими електрически или хидравлични подемника, всеки със собствено телено въже и разпръскваща щанга. Тази система позволява балансирано и хоризонтално повдигане, което е от решаващо значение за предотвратяване на повреда на корпуса.





Разширителни пръти: Регулируеми греди, които свързват куките за повдигане към повдигащите сапани. Те гарантират, че сапаните са под правилния ъгъл, за да разпределят тежестта правилно по корпуса на плавателния съд.

Самозадвижваща-система за задвижване: Всеки крак е оборудван с моторизирани колела, позволяващи на целия подемник да се движи напред, назад и да се движи (по диагонал). Операторът управлява движението от централна кабина.










Захранваща система: Обикновено дизел{0}}електрическа или напълно електрическа. Дизел-електрическият предлага пълна мобилност, докато напълно електрическите модели може да използват кабелна макара или да изискват външен източник на захранване в работната зона.


Сложни контроли: Кабината на оператора с джойстици и екрани осигурява прецизен контрол върху всички функции: повдигане, спускане, преместване и пътуване. Съвременните системи включват:

Синхронизация: Всички телфери се движат с еднаква скорост, за да поддържат нивото на повдигане.

Мониторинг на товара: Показване-в реално време на теглото на всеки подемник и общото тегло.

Автоматично-нивелиране: Автоматично регулира телферите, за да компенсира неравностите на земята.



Приложения на всеки компонент

Компонент	функция
Портална рамка	Поддържа цялата структура
Лебедки и сапани	Повдига лодката
Система за колички	Позиционира лодката над зоната за съхранение
Кормилен механизъм	Позволява прецизно маневриране
Сензори за натоварване	Осигурява безопасна товароподемност

СКИЦА



Основни технически



1. Ненадмината мобилност и гъвкавост

Отидете до лодката:За разлика от фиксиран док кран или хелинг, кранът може да бъде задвижен директно до местоположението на кораба. Това е безценно в претъпкани яхтени пристанища, за спешно възстановяване или когато лодка е в неудобно положение.

Множество работни места:Един кран може да обслужва цяло яхтено пристанище, двор за лодки или множество места по крайбрежната ивица, увеличавайки максимално полезността на една единствена капиталова инвестиция.

Не е необходимо специално място:Не изисква постоянно, специално пространство като синхронен лифт или железопътна линия, което освобождава ценни крайбрежни имоти за други цели.

2. Висок капацитет на повдигане с прецизност

Обработва големи съдове:Капацитет от 150 тона му позволява да вдига широка гама от големи плавателни съдове, включително големи моторни яхти, платноходки, търговски риболовни кораби, пътнически фериботи и работни лодки.

Прецизен контрол:Модерните хидравлични системи позволяват невероятно плавно и прецизно повдигане, спускане и позициониране. Това е от решаващо значение за безопасното маневриране на скъпи и деликатни корпуси в тесни пространства.

3. Минимална инфраструктура и ниски разходи за строителни работи

Без голямо строителство:Основната необходима инфраструктура е здрава, стабилна павирана или подсилена повърхност (престилка), върху която да се работи. Това е далеч по-евтино от изграждането на сух док с дълбок-фундамент, яма за синхронен лифт или железопътна система.

Бързо разгръщане:Веднъж закупен и доставен, той може да бъде пуснат в експлоатация почти веднага без дълги строителни проекти.

4. Гъвкавост в операциите

Множество функции:Не е само за изстрелване и теглене. Може да се използва за:

Изтегляне-и изстрелване:Основна функция за сух докинг.

Транспорт с кораб:Повдигане на лодка и пренасянето й до склад или друга работна станция.

Монтаж на двигател и компоненти:Прецизно поставяне на големи, тежки компоненти като двигатели, генератори или витла.

Аварийно спасяване:Бързо разгръщане за спасяване на потънали или заседнали плавателни съдове.

Индустриално повдигане:Може да се използва за други задачи за повдигане на тежки предмети около корабостроителницата, когато не работи с лодки.

5. Ефективност на пространството при съхранение

Компактно съхранение:Лодките могат да се съхраняват много близо една до друга („буза-до-буза“), тъй като кранът не се нуждае от широки пътеки като асансьор за пътуване. Кранът просто се движи между плътно натъпканите редици лодки.

Ярдове-с висока плътност:Това позволява на корабостроителниците да увеличат максимално приходите си от съхранение, като монтират повече плавателни съдове в дадена зона.

6. Безопасност и намалено напрежение на корпуса

Разпънати ленти за повдигане:Те използват множество регулируеми ремъци, които разпределят повдигащия товар равномерно по силните точки на корпуса (напр. кил и прегради). Това е много по-нежно за конструкцията на корпуса, отколкото тесните сапани на туристическия асансьор, които могат да създадат големи точкови натоварвания.

Стабилност:Добре{0}}проектираният мобилен подемник за лодки има много широко междуосие и нисък център на тежестта, осигурявайки изключителна стабилност по време на критични операции за повдигане.

7. Рентабилност-

По-ниски оперативни разходи:В сравнение с пълнене и изпразване на сух док или поддръжка на железопътна система, оперативните разходи за енергия и поддръжка могат да бъдат по-ниски.

Инвестиция в една машина:Той консолидира функциите на кран, транспортер и-теглеща машина в едно цяло, като намалява необходимостта от множество специализирани превозни средства.



Ключови приложения и случаи на използване

Изваждане-на кораба и спускане на вода:Това е основната функция. Кранът се използва за:

Изтегляне-навън:Повдигнете лодки от водата за сезонно съхранение, поддръжка, ремонт или проучване.

Стартиране:Поставете лодките обратно във водата след приключване на работата.

Дворна мобилност и транспорт:След като плавателният съд бъде повдигнат, мобилната природа на крана му позволява да транспортира лодката до всяко място в съоръжението:

Преместване на съдове до определени места за съхранение (често на персонализирани-гнезда или блокове).

Транспортиране на лодки между различни работни станции (напр. от зоната за миене до бараката за боядисване до механичния цех).

Поддръжка за поддръжка и ремонт:Кранът е незаменим за големи ремонтни проекти:

Корпусна работа:Повдигане на плавателния съд за осигуряване на пълен достъп до корпуса за почистване, пясъкоструене, боядисване и ремонт.

Обслужване на витло и рул:Прецизното повдигане позволява работа по ходова част, уплътнения на валове и кормила.

Премахване/монтиране на двигател:Значителният капацитет може да се използва за повдигане на големи главни двигатели или генератори в и извън машинното отделение на кораба.

Спешни спасителни операции:В случаи на потъване, засядане или сблъсък в рамките на басейна на яхтеното пристанище, мобилният подемник за лодки е важен първи-инструмент за реагиране за бързо повдигане и стабилизиране на повреден плавателен съд, за да се предотвратят допълнителни загуби или екологични щети.

Боравене с различни съдове:Капацитетът от 150 тона го прави подходящ за широка гама лодки, включително:

Големи моторни яхти и суперяхти (40-60 метра+)

Търговски риболовни кораби

Патрулни и пилотски катери

Малки фериботи и пътнически кораби

Кораб на военноморските сили и бреговата охрана

Висококачествени платноходки с дълбоки килове



Производственият процес на 150-тонния мобилен подемник за лодки

Процесът може да бъде разделен на пет основни фази:

Фаза 1: Проектиране и инженеринг

Това е най-критичната фаза, при която целият кран се моделира и симулира, преди да бъде нарязан метал.

Изисквания и спецификации на клиента:Инженерите работят с клиента, за да определят точните нужди: максимален капацитет (150 t), обхват (разстояние между краката), височина на повдигане, условия на двора и всякакви специални характеристики.

Структурен дизайн (FEA):С помощта на софтуер CAD (-компютърно проектиране), основните структурни компоненти-портални греди, крака (крайни камиони) и разпръскващата щанга-са проектирани. Анализът на крайните елементи (FEA) се използва за симулиране на напрежения, деформации и потенциални точки на повреда при максимално натоварване, гарантирайки структурна цялост и безопасност.

Проектиране на механични системи:Проектиране на задвижващи системи (гуми, оси, скоростни кутии, двигатели), кормилен механизъм и лебедка на главния подемник.

Проектиране на електрически и контролни системи:Създават се схеми за разпределението на мощността, управлението на двигателя и кабината на оператора. Това включва програмиране на PLC (програмируем логически контролер) за гладка и безопасна работа.

Планиране на обществените поръчки:Генерира се спецификация на материалите (BOM) и се избират доставчици за суровини (стоманена плоча, греди), закупени компоненти (двигатели, стоманени въжета, спирачки, сензори, гуми) и възложени части.

Фаза 2: Подготовка на материала и производство на компоненти

Суровините се трансформират в основни компоненти.

Рязане на стомана:Големи стоманени плочи и профили се изрязват по размер с помощта на CNC (компютърно цифрово управление) плазмени резачки или окси{0}}горивни резачки за прецизност.

Производство на рамката:

Главни портални греди:Дългите хоризонтални греди са произведени от голяма стоманена плоча, заварена в кутиини секции или I-греди. Добавени са вътрешни усилватели за здравина.

Крайни камиони (крака):Изградени са вертикалните крака, в които се намират колелата и задвижващите системи. Това са масивни заварени конструкции с отделения за двигатели и скоростни кутии.

Разпределителна лента:Персонализираната повдигаща греда е произведена с регулируеми точки на повдигане, за да побере различни корпуси на лодки.

Машинна обработка:Критичните точки на свързване, като например мястото, където порталната греда се свързва с крайните камиони или където се движи подемната количка, са обработени, за да осигурят идеално, равно прилягане.

Под-възел:

Оси и задвижващи модули:Колела, главини, планетарни скоростни кутии и двигатели за пътуване се монтират върху оси.

Подемна лебедка:Барабанът на лебедката, скоростната кутия, спирачката-с голям капацитет и моторът са монтирани върху рамка.

Рамка на количката:Рамката, която държи лебедката и се движи по гредата на портала, е изработена.

Фаза 3: Сглобяване и интегриране

Произведените компоненти и закупените системи се обединяват.

Монтаж на рамката:Двата крайни камиона са позиционирани и главните портални греди са повдигнати и завинтени или заварени на място, създавайки емблематичната структура "порта".

Монтаж на механични системи:

Осите и задвижващите възли са монтирани в крайните камиони.

Количката се поставя върху релсите на порталната греда.

Подемната лебедка е монтирана върху количката.

Стоманеното въже се навива върху лебедката и се насочва към ролките (ролките) на количката и надолу към разпръскващата греда.

Монтаж на електрически системи:

Захранваща система:Големи електрически кабели са прекарани през целия кран за захранване на задвижващите механизми, подемния двигател и системите за управление.

Система за управление:Монтирани са датчици (за товар, позиция, лимит), PLC и контролни панели. Кабината на оператора е оборудвана с джойстици, дисплеи и конзоли за управление.

Кабелни макари:Големи промишлени кабелни макари са инсталирани за управление на захранващия кабел, който следва крана, докато се движи.

Фаза 4: Тестване и въвеждане в експлоатация

Всяка система е строго тествана, за да се гарантира безопасност и производителност.

Фабрично приемане (FAT):Кранът е тестван в завода на производителя.

Без-тестове за натоварване:Всички функции са тествани без товар: движение на кран, движение на количка, повдигане нагоре/надолу, управление и аварийни спирания.

Тестове за натоварване:Това е задължително и следва международните стандарти (като ISO, FEM или CMAA).

Тест за статично натоварване:Вдигане на тестова тежест25% над капацитета(187,5 тона за 150t кран) и го държите на височина, за да проверите за структурна деформация и цялост.

Тест за динамично натоварване:Вдигане на тестова тежест10% над капацитета(165 тона) и изпълнява всички оперативни функции за тестване на системите при условия на подвижно натоварване.

Тестове на системата за безопасност:Всички крайни изключватели, системи за защита от претоварване и спирачки са щателно тествани.

Разглобяване и доставка:След като премине през FAT, кранът често се разглобява частично (напр. порталните греди се отстраняват от крайните камиони, разпръскващата греда се отделя) за транспортиране до обекта на клиента чрез тежкотоварен-камион и/или кораб.

Изграждане на обекта и окончателно въвеждане в експлоатация:Техниците на производителя сглобяват отново крана на-място, подравняват всичко и извършват финални тестове с присъствието на клиента, за да се уверят, че работи перфектно в окончателната си среда.

Фаза 5: Доставка и обучение

Обучение на оператора:Производителят осигурява цялостно обучение за операторите и персонала по поддръжката на клиента за безопасна работа и основно отстраняване на неизправности.

Доставка на документация:Всички ръководства, електрически схеми, CAD чертежи и сертификати за изпитване се предават на клиента.

Гаранция и поддръжка:Кранът е официално предаден и започва да тече гаранционният период, често придружен от договор за обслужване и поддръжка.

Изглед на работилницата:

Компанията е инсталирала интелигентна платформа за управление на оборудването и е инсталирала 310 комплекта (комплекти) роботи за обработка и заваряване. След завършването на плана ще има повече от 500 комплекта (комплекти), а степента на свързване на оборудването ще достигне 95%. 32 заваръчни линии са пуснати в употреба, 50 са планирани да бъдат инсталирани и степента на автоматизация на цялата продуктова линия е достигнала 85%.
