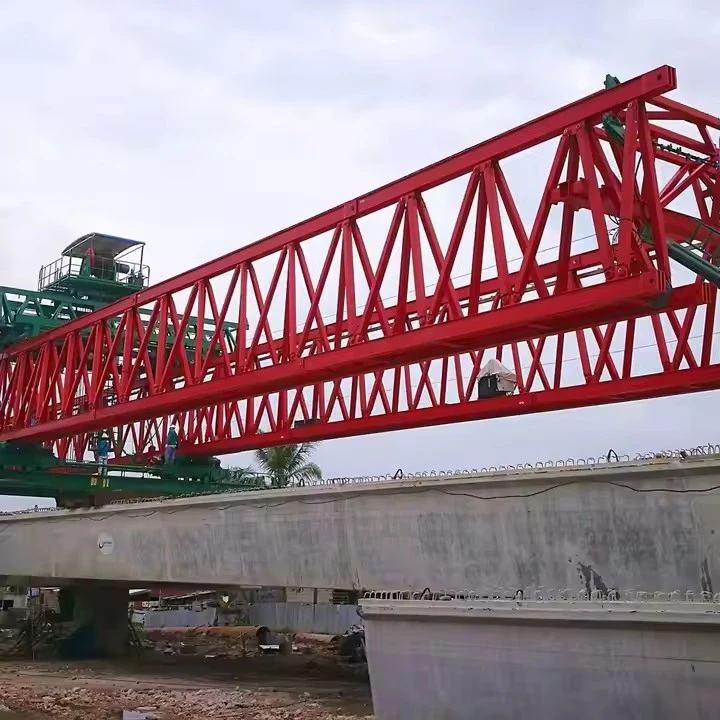

480 тона машина за изграждане на мостове

480-тонна машина за изграждане на мостове (BEM) е тежкотоварно оборудване, използвано при изграждането на големи мостове, особено за повдигане и поставяне на сглобяеми сегменти, греди и други структурни компоненти.





1. Висока товароносимост
Проектиран да издържа до 480 тона, което го прави подходящ за-конструкция на мостове с големи разстояния.

Може да повдига и позиционира тежки сглобяеми бетонни сегменти, стоманени греди и кутийни греди.

2. Модулен и регулируем дизайн
Често разполага с модулна структура, позволяваща персонализиране за различни ширини и разстояния на моста.

Регулируеми стрели и опори за приспособяване към различни геометрии на мостове.

3. Усъвършенствана хидравлична система
Оборудван с високо{0}}прецизни хидравлични цилиндри за плавно повдигане и позициониране.

Осигурява стабилност и контрол при тежки натоварвания.

4. Само{1}}самоходни и мобилни
Някои модели са самозадвижващи-с верижни или колесни ходови части за лесно придвижване по мостовата настилка.

Може да преминава през завършени мостови секции, за да достигне нови работни зони.

5. Компютъризирана система за управление
Интегриран PLC (програмируем логически контролер) за автоматизирани операции.

Мониторинг-в реално време на разпределението на товара, подравняването и напрежението.

6. Предпазни механизми
Системи за защита от претоварване за предотвратяване на инциденти.

Аварийни спирачни и заключващи системи за сигурни операции.

7. Много-функционални приставки
Съвместим с различни приспособления като повдигащи рамки, захващащи устройства и скоби за различни компоненти на моста.

Може да се използва за сегментно изстрелване, постепенно изстрелване или балансирана конзолна конструкция.

8. Висока стабилност и поддръжка
Подпори или стабилизиращи крака за осигуряване на баланс по време на повдигане.

Подсилена стоманена конструкция за издържане на динамични натоварвания.

9. Адаптивност към различни типове мостове
Подходящ за гредови мостове, въжени{0}}мостове, виадукти и железопътни мостове.

Може да работи в градска, планинска или-водна среда.

10. Ефективно сглобяване и демонтаж
Проектиран за бързо -сглобяване на място с помощта на кранове или друго повдигащо оборудване.

Намалява времето за престой между проектите.





Условия на околната среда
Работна температура: -20 градуса до +50 градуса

Устойчивост на вятър: Стабилен до 15–20 m/s (в зависимост от конфигурацията)

Защита от атмосферни влияния: Може да работи при лек дъжд/сняг (с предпазни мерки)

Размери и тегло
Дължина на машината: Регулируема (напр. 60–120 m, в зависимост от обхвата)

Ширина: ~6–10 m (побира се в палубата на моста)

Собствено-тегло: ~200–400 тона (в зависимост от конфигурацията)

Съответствие и стандарти
Кодове за проектиране: EN 1991, AASHTO, BS или други подходящи стандарти за изграждане на мостове

Сертификати: CE, ISO 9001 или одобрения-за конкретни проекти





Машината за изграждане на мостове (BEM) е тежко-устройство, използвано за изграждане на мостове, особено за поставяне на сглобяеми сегменти или греди. Машина за изграждане на мостове от 480-тона би била машина с голям капацитет, предназначена за повдигане на тежки предмети и прецизно поставяне на мостови компоненти. По-долу е представена разбивка на основните му компоненти:

1. Основна-носеща конструкция
Конструкция на портална рамка/ферма – Осигурява структурна опора и стабилност.

Основни греди/греди – поддържат повдигащия механизъм и разпределят товарите.

Поддържащи крака/подпори – Осигурете стабилност по време на повдигащи операции.

2. Система за повдигане и манипулиране
Механизъм за повдигане (лебедки и въжета) – Обикновено включва хидравлични или електрически лебедки с високо{0}}здрави стоманени въжета.

Разпръсквачи/повдигащи рамки – Разпределете равномерно повдигащите сили в сглобяемите сегменти.

Хидравлични крикове – за фини настройки при позициониране на мостови сегменти.

3. Система за движение и позициониране
Само{0}}система за самозадвижване (колела/релси) – Позволява на машината да се движи по мостовата настилка или временните релси.

Хидравлична система за преместване – Регулира позицията на машината странично за прецизно поставяне.

Въртящ механизъм – Завърта повдигащата система за подравняване.

4. Хидравлична и захранваща система
Хидравличен захранващ агрегат (HPU) – Захранва повдигане, движение и настройки.

Електрически генератори – Осигуряват захранване за системи за управление и спомагателни функции.

5. Система за контрол и наблюдение
PLC-базирана система за управление – Осигурява прецизна работа.

Сензори за наблюдение на натоварването – предотвратяване на претоварване.

Лазерни/GPS системи за подравняване – Осигурете точно позициониране на мостови сегменти.

6. Помощни компоненти
Противотежести – Балансирайте машината по време на тежки повдигания.

Устройства за безопасност – Аварийни спирачки, системи против -сблъсък и механизми за устойчивост на вятър.

Временни опори/фалшива конструкция – Използва се по време на сглобяването на сегмента.









480-тонна машина за изграждане на мостове (BEM) е тежкотоварно оборудване, използвано при изграждането на големи мостове, особено за повдигане и поставяне на сглобяеми сегменти, греди и други структурни компоненти. Ето основните му предимства:

1. Висока товароносимост
Може да обработва тежки мостови сегменти (до 480 тона), като намалява необходимостта от множество асансьори или допълнително оборудване.

Подходящо за мостове с голям-диапазон (напр. боксови греди, сегментни мостове и стоманени ферми).

2. Ефективност и бързина
Бързо сглобяване и монтаж, намаляване на сроковете на проекта.

Прецизното поставяне минимизира грешките при подравняване и преработката.

Автоматизираните контроли повишават оперативната ефективност.

3. Адаптивност
Работи в различни терени (градски, планински, над реки).

Регулируем обхват и височина за приспособяване на различни дизайни на мостове.

Може да се използва както за пускане на греди, така и за поставяне на сглобяеми сегменти.

4. Безопасност и стабилност
Здравият структурен дизайн осигурява стабилност по време на тежки повдигания.

Усъвършенствани системи за безопасност (против-люлеене, защита от претоварване, наблюдение в реално-време).

Намалява ръчния труд при-рискови операции.

5. Рентабилност-
Намалява зависимостта от кран, намалява разходите за наем и труд.

Минимизира прекъсването на трафика или водните пътища (полезно в натоварени или екологично чувствителни зони).

Дългосрочна{0}}използваемост в множество проекти.

6. Ползи за околната среда
По-нисък шум и вибрации в сравнение с традиционните кранове.

Намален въглероден отпечатък поради оптимизирани операции.

7. Гъвкавост в типовете мостове
Подходящ за кутия греди, Т-греди, стоманени арки и въжени-мостове.

Използва се в магистрални, железопътни и градски надлезни конструкции.

Заключение
480-тонен BEM е идеален за широкомащабни-мостови проекти, като предлага висока ефективност, безопасност и спестяване на разходи, докато се справя с масивни товари с прецизност. Особено ценен е при сложни терени и бързи строителни проекти.





480-тонна машина за изграждане на мостове (BEM) е тежко-част от оборудването, използвано при изграждането на големи мостове, особено за повдигане и поставяне на сглобяеми сегменти, греди или мостови секции с пълен обхват. По-долу са някои ключови приложения и характеристики на такава машина:

Приложения на 480-тонна машина за изграждане на мостове
Монтаж на сглобяеми греди

Използва се за повдигане и поставяне на тежки сглобяеми бетонни или стоманени греди (I-греди, U-греди или кутии) върху колони или опори.

Подходящ за магистрални, железопътни и градски надлезни мостове.

Сегментно мостово строителство

Инсталира сглобяеми бетонни сегменти в балансирани конзолни или участък-по-участък.

Обикновено се използва за въжени-мостове, виадукти и мостове с-дълъг размах.

Пускане в-пълен обхват

Може да повдига и позиционира цели предварително сглобени участъци на мостове (до 480 тона) с една операция, ускорявайки строителството.

Идеален за проекти с тесни графици или ограничени работни зони.

Тежка модулна мостова конструкция

Използва се при ускорено изграждане на мостове (ABC) за поставяне на големи сглобяеми мостови модули.

Намалява-времето за строителство на обекта и прекъсванията на трафика.

Железопътни и метровиадукти

Разполага тежки бетонни или стоманени сегменти за повдигнати железопътни линии и линии на метрото.





1. Фаза на проектиране и инженеринг
Анализ на изискванията: Определете капацитета на натоварване, дължината на обхвата, мобилността и работните условия.

Структурен дизайн: CAD моделиране (използвайки софтуер като AutoCAD, SolidWorks или CATIA) за греди, стрели, опори и хидравлични системи.

Симулация и валидиране: Анализ на крайните елементи (FEA) за тестване на напрежение, деформация и устойчивост на умора.

Съответствие с нормативните изисквания: Осигурете спазване на международните стандарти (ISO, EN, AISC и др.).

2. Снабдяване с материали
Високо{0}}стомана: ASTM A572 клас 50 или еквивалент за главни греди и стрели.

Хидравлични компоненти: Помпи, цилиндри и клапани от сертифицирани доставчици.

Електрически и контролни системи: PLC, сензори и двигатели за автоматизация.

Консумативи за заваряване: Високо{0}}качествени електроди/флюс за структурна цялост.

3. Процес на производство
A. Структурна изработка
Рязане: CNC плазмено/окси{0}}гориво рязане на стоманени плочи.

Огъване и формоване: Огъване на ролка за извити секции (напр. арки).

Заваряване:

Заваряване под флюс (SAW) за дебели плочи.

Екранирано електродъгово заваряване (SMAW) за полеви съединения.

Ултразвуково/рентгеново тестване за целостта на заваръчния шев.

Машинна обработка: пробиване, фрезоване за прецизни части (напр. точки на въртене).

Б. Хидравлични и електрически системи
Хидравличен възел: Интегриране на цилиндри, маркучи и помпи.

Електроинсталация: Монтаж на контролни панели, датчици и електроразпределение.

4. Под-възел
Секции на стрелата: Изработете и-сглобете предварително телескопични/конзолни рамена.

Опорни крака: Производство на опорни греди/стабилизатори за опора на земята.

Портални рамки: Изградете модулни сегменти за лесно транспортиране.

5. Основен монтаж
Изграждане на главна греда: Свържете секции с помощта на -болтове с висока якост или заваряване.

Интегриране на хидравлика: Монтирайте цилиндри за механизми за повдигане/спускане.

Инсталиране на контроли: Поставете PLC, HMI панели и системи за безопасност (крайни изключватели, защита от претоварване).

Боядисване и покритие: Нанесете анти{0}}корозионни слоеве (напр. епоксиден грунд + полиуретаново покритие).

6. Тестване и въвеждане в експлоатация
Тестване на натоварването:

Статичен тест при 120% от номиналния капацитет (576 тона).

Динамичен тест със симулирани мостови сегменти.

Хидравлични тестове: Проверете за течове, стабилност на налягането и време за реакция.

Функционални тестове: Проверете движението (изстрелване, въртене, повдигане) чрез система за управление.

Проверки за безопасност: Аварийно спиране, аларми за претоварване и стабилност при натоварване от вятър.

7. Разглобяване и опаковане
Модулна разбивка: Разглобете на транспортируеми секции (максимум. 40-тонни единици за автомобилен транспорт).

Сигурна опаковка: Защитете чувствителните компоненти (напр. електроника) по време на транспортиране.

8. Повторно сглобяване на-на място и окончателна проверка
Подготовка на основата: Осигурете стабилност на земята за настройка на машината.

Повторно сглобяване: Болтове/заваряване на основните компоненти на-мястото.

Калибриране: Фина{0}}настройка на сензори и контролни параметри.

Обучение на клиенти: Оперативно обучение и обучение за безопасност за крайни-потребители.

9. Документация и доставка
Както-изградени чертежи: Актуализирани CAD модели, отразяващи окончателните модификации.

Сертификати: Доклади за изпитване на материала (MTR), дневници за заваряване и сертификати за изпитване на натоварване.

Ръководства за потребителя: Подробни ръководства за работа, поддръжка и отстраняване на проблеми.





Компанията е инсталирала интелигентна платформа за управление на оборудването и е инсталирала 310 комплекта (комплекти) роботи за обработка и заваряване. След завършването на плана ще има повече от 500 комплекта (комплекти), а степента на свързване на оборудването ще достигне 95%. 32 заваръчни линии са пуснати в употреба, 50 са планирани да бъдат инсталирани и степента на автоматизация на цялата продуктова линия е достигнала 85%.
