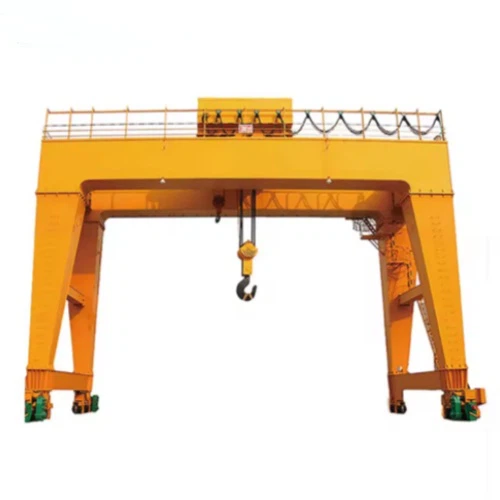

20 тона двойна греда Goliath Gantry Crane

1. Преглед на продукта
20- тона двойно гребене на Goliath Crane е тежка повдигащо решение, предназначено за приложения на открито и на закрито, където структурата на надземните кранове не е осъществима. Той разполага с дизайн с двойна греда, който осигурява превъзходна здравина и стабилност, което го прави идеален за работа с тежки товари в пристанища, корабостроителници, строителни площадки, железопътни дворове и промишлени складове.

2. Основни характеристики
Висока капацитет за повдигане - способен да борави до 20 тона натоварване с висока ефективност.
Двойна структура на греда - осигурява отлично разпределение на натоварването, намалявайки напрежението върху крана.
Персонализирана SPAN & HEIGHT - Проектиран да отговаря на различни работни среди.
Гладка и прецизна работа - оборудвана с променливо честотно задвижване (VFD) за контрол на скоростта.
Надеждните механизми за безопасност-включват защита на претоварването, лимитни превключватели, системи за аварийно спиране и устройства против сблъсък.
Устойчив на атмосферни влияния дизайн-Подходящ за употреба на открито с устойчиви на корозия материали и електрически компоненти, оценени от IP.
Множество опции за управление - налични с безжично дистанционно управление, контрол на кабината или висулка.

Основни компоненти: двигател, лагер, скоростна кутия, мотор, предавка

Място на произход: Хенан, Китай

Гаранция: 2 години

Тегло (кг): 50000 кг

ВЪЗДЕЙСТВИЕ НА ВИДЕО ИНСПЕКЦИЯ: Предоставено

Доклад за тест за машини: Предоставен

Приложение: на открито

Ключови думи: кран за гантри

Капацитет на номинално зареждане: 50TON

Скорост на кръстосано пътуване: 44,6м\/мин

Дълга скорост на пътуване: 47,1м\/мин

Контролен начин: кабина

Захранване: Кабелна макара

Стоманена писта: QU80

Мощност: 3- фаза AC 50Hz 380V

1. МАЙН ГЕЧ

1) Преглед
Основният лъч е основната структура, носеща натоварване на 20- тона двойна греда Goliath Crane. Състои се от две паралелни носачи, които обхващат ширината на крана и осигуряват подкрепа за количката и механизма за повдигане. Дизайнът гарантира висока якост, стабилност и разпределение на натоварването, което го прави подходящ за повдигане на тежки товари в индустриални среди.

2) Структурен дизайн и конструкция
Двойна конфигурация на греда - осигурява по -добро разпределение на натоварването и по -висок капацитет за повдигане в сравнение с единични дизайни на греда.
Висококачествен стоманен материал-обикновено изработен от Q235B или Q345B стомана, гарантирайки издръжливост и здравина.
Бокс грешка или конструкция на гардера -
Box Girder: Напълно затворена структура, предлагаща по-голяма твърдост и капацитет за носене на товар.
Truss Girder: Лек, устойчив на вятъра, подходящ за големи разстояния.
Заварени и обработени за прецизност - Основните греди се заваряват с помощта на потопена дъгова заваряване (SAW) и се обработват с висока точност, за да се осигури гладко движение на количките.

2. Лифтинг система

1) Механизъм за повдигане
Механизмът за повдигане е отговорен за повдигането и понижаването на натоварванията. Тя включва:
Електрически тел за въже: Основното повдигащо устройство, обикновено монтирано на количка, която се движи по носачите.
Тел въже и кука: теленото въже се навива около барабан и се свързва с кука, за да повдигне товара.
Повдигане на двигателя: осигурява мощността, необходима за повдигане и по -ниски натоварвания.
Скоростна кутия и спирачна система: Контролира скоростта и гарантира безопасността чрез предотвратяване на случайни спадове на товара.
2) Колична система
Количката се движи хоризонтално по двойните носачи, което позволява прецизно позициониране на товара. Състои се от:
Рамка на количките: поддържа подемника и други компоненти.
Колички за колички: Бягайте на релси, монтирани на носачите.
Колишка Моторна и задвижваща система: Захранва хоризонталното движение.
3) Електрическа и контролна система
Електрическата система осигурява безпроблемна работа и включва:
Контролен панел: Събира електрическите компоненти, включително контактори и релета.
Ограничени превключватели: Предотвратява прекомерния път на подемника и количката.
Контрол \/ дистанционно управление на висулката: Позволява на оператора да контролира повдигането, спускането и движението на количките.
Променливо честотно устройство (VFD) (незадължително): Осигурява гладко управление на скоростта за прецизна работа.
4) Функции за безопасност
Защита на претоварване: Предотвратява повдигането извън номиналния капацитет.
Система за аварийно спиране: спира операциите в случай на спешни случаи.
Сензори за анти сблъсък: предотвратява сблъсъци с други обекти.

3.ENDкарета

1) Структура и дизайн
Основна връзка на лъча: Крайните карета са прикрепени към двойните носачи, осигурявайки стабилност и разпределение на натоварването.
Здрава стоманена рамка: Изработена от стомана с висока якост до издържане на тежки товари и работни напрежения.
Структура на кутията или заварването: Осигурява издръжливост и твърдост.
2) Механизъм за пътуване
Крайната карета е оборудвана с пътуваща система, която движи крана по основните релси:
Колелни сглобки: стоманени колела с голям диаметър, високоякостни колела, предназначени за плавно движение.
Задвижващи единици (мотор и скоростна кутия):
Захранван от електрически двигатели (обикновено с VFD за плавно ускорение и забавяне).
Скоростните кутии предават мощността ефективно на колелата.
Железопътни скоби и буфери (незадължително): предотвратява нежеланото движение по време на силни ветрове.
Спирачна система:
Електромагнитни или хидравлични спирачки, за да се осигури безопасно спиране.
Система за аварийно спиране за допълнителна безопасност.

4. Механизъм за пътуване с кран

Система за пътуване
Кранът се движи по основните релси, използвайки моторизирани задвижващи единици, състоящи се от:
1) шофиране на двигатели:
Обикновено трифазни асинхронни двигатели.
Може да използва променливо честотно устройство (VFD) за плавно ускорение, контрол на скоростта и енергийна ефективност.
2) скоростна кутия и система за предаване:
Моторът задвижва втвърдена скоростна кутия, която намалява скоростта и увеличава въртящия момент.
Използва спирални или планетарни предавки за ефективно предаване на мощност.
3) Система на колелата:
Задвижвани колела: Захранвани от двигателите и скоростните кутии.
Недействителни колела: Свободни движещи се поддръжки за балансиране на товара.
Материал: Кована стомана с топлинна обработка за издръжливост.
Дизайн на фланци, за да поддържа колелата сигурно на железопътната пътека.
4) Спирачна система:
Електромагнитни или хидравлични спирачки за контролирано спиране.
Аварийни спирачки за допълнителна безопасност.

5. ТРЪЛЕ ПЪТУВАНЕ МЕХАНИЗЪМ

1) Структурни компоненти
Рамка от колички:
Стоманена рамка с тежко натоварване, в която се помещава механизмът на повдигане.
Проектиран да се движи гладко по горния фланец на двойните носачи.
Колички за колички:
Четири или повече колела, в зависимост от дизайна.
Изработена от подправена стомана с топлинна обработка за издръжливост.
Фланцирани колела за предотвратяване на дерайлиране.
2) Функции за безопасност и контрол
Ограничени превключватели: Предотвратяване на прекомерно пътуване извън определения диапазон.
Спирачна система:
Електромагнитните или хидравличните спирачки гарантират контролирано спиране.
Аварийни спирачки за допълнителна безопасност.
СИСТЕМИ ЗА СЪДЪРЖАНИЕ И АНТИ-СКЕВ: Осигурява плавно движение и предотвратява несъответствието.
Защита на претоварване: Предотвратява прекомерните натоварвания да повреди системата.

6. Креново колело

1) Видове кранови колела
A 20- тон двоен гребен голиат кран обикновено използва следните видове колела:
Задвижвани колела: Свързани с двигателя и скоростната кутия, осигурявайки движение.
Недействителни колела (не управлявани): Подкрепете теглото на крана и се търкаляйте свободно.
Фланцирани колела: Имайте повдигнат ръб (фланец), за да поддържате крана, подравнен на релсите.
Двойни флангетарни колела (по избор): Осигурете допълнителна стабилност за приложения с висока точност.
2) Материал и производствен процес
Материал:
Коважна стомана с висока якост (напр. 42Crmo, 65mn или zg 430-640).
Обработена с топлина за висока устойчивост на износване и издръжливост.
Твърда:
Повърхностна твърдост: HRC 40–50 (за устойчивост на износване).
Основна твърдост: по -ниска за поддържане на здравина.
Процес на производство:
Коване → Обработка → Топлинна обработка → Крайно смилане и тестване.

7. Кренина кука

1) Видове куки за кранове
Изборът на кука зависи от приложението за повдигане:
Единична кука:
Използва се за общи приложения за повдигане.
Прост дизайн с въртящ се въртящ се за предотвратяване на усукване.
Двойна кука:
Използва се за широки или тежки товари, за да се осигури равномерно разпределение на теглото.
Осигурява по -добра стабилност от една кука.
Кована кука срещу ламинирана кука:
Кована кука: Изработена от едно парче стомана с висока якост, по-силна и по-издръжлива.
Ламинирана кука: Изработена от множество стоманени плочи, използвана за допълнителна безопасност (намалява риска от внезапна повреда).
2) Материал и производство
Материал:
Въглеродна стомана с висока якост или легирана стомана (напр. 20MNSI, 34Crmo4).
Проектиран да се справи с високи товари и да устои на деформация.
Топлинна обработка:
Увеличава твърдостта и издръжливостта.
Намалява износването и удължава експлоатационния живот.
Фактор за безопасност:
Обикновено 4: 1 или 5: 1, за да се осигурят безопасни операции за повдигане.

8. МОТОР

Функции и спецификации
1) Захранване:
Трифазното захранване е стандартът, тъй като осигурява по-балансиран, ефективен и надежден източник на енергия за тежкотоварни приложения.
Честота: Обикновено 50 Hz или 60 Hz, в зависимост от местните електрически стандарти.
2) Заграждение и защита:
IP54 или IP55 Оценка на защитата, за да се предпази от прах и вода.
Изолация от клас F или H за обработка на по -високи работни температури.
Система за охлаждане: Повечето двигатели са оборудвани с принудителни вентилационни или охлаждащи вентилатори, за да предотвратят прегряване по време на удължени операции.
3) Стартова система:
Star-Delta (Wye-Delta) или AutoTransformer Starters за гладко стартиране на двигателя и за намаляване на инкруширания ток.
Мек стартер или VFD: Често се използва за колички и пътуващи двигатели за постепенно увеличаване на скоростта, подобрявайки дълголетието на двигателя и намалявайки механичното напрежение.

.

9. звук и лека алармена система и ограничен превключвател

1) Звукова и лека алармена система
Алармената система на звука и леката осигурява визуални и звукови сигнали за предупреждение за специфични условия за работа на кран, като например приближаване на претоварване, граничен обхват или аварийни ситуации.
2) Ограничени превключватели
Ограничителните превключватели са предпазни устройства, които не позволяват на крана да надвиши проектирания си оперативен диапазон. Тези превключватели са от решаващо значение за осигуряване на безопасна работа и избягване на механични щети или опасности за безопасността.

10. Несъмразяващи устройства

1) Система за защита на претоварването
Цел: Предотвратяване на крана от повдигане на товари отвъд номиналния си капацитет, което може да доведе до структурни щети или катастрофални повреди.
2) Ограничени превключватели
Цел: Гарантира, че кранът не надвишава проектираните си оперативни граници, предотвратявайки механични повреди или опасна работа.
3) Система за спиране на аварийни аварийни
Цел: Осигурява бърз механизъм за изключване за всички операции на кранове в случай на спешни случаи.
4) Система за борба с сблъсъка
Цел: Предотвратява крана да се сблъска с близки предмети, други кранове или структури, подобрявайки безопасността в среди с множество кранове.
5) Звукова и лека алармена система
Цел: Предупреждава близкия персонал за движения на крана и ненормални условия.
6) СИСТЕМА ЗА СВЪРЗВАНЕ
Цел: Намалява замахването на товара по време на движенията на крана, подобрявайки безопасността, прецизността и контрола на натоварването.
7) спирачни системи
Цел: Осигурете сигурни възможности за спиране и задържане на крана, предотвратявайки движението, когато не е желателно.

11.Control режим

1) Контрол на висулката (кабелен контрол)
Описание:
Контролът на висулката е ръчно устройство, свързано с крана чрез гъвкав кабел. Тя позволява на оператора да контролира движенията на крана от разстояние, докато остава на земята или в близост до крана.
2) Радио дистанционно управление (безжично управление)
Описание:
Радио дистанционно управление позволява на крана да се управлява безжично от разстояние, като се използва ръчно устройство с бутони, джойстици или сензорни екрани.
3) Контрол на кабината (кабина на оператора)
Описание:
При контрола на кабината операторът е разположен в напълно затворена кабина на крана, осигурявайки ясен изглед на натоварването, повдигащата зона и компонентите на крана.
4) Автоматично \/ полуавтоматично управление
Описание:
Автоматичното управление се отнася до системи, при които кранът е програмиран да изпълнява автоматично специфични задачи въз основа на предварително зададени параметри или програмирани команди.
Полуавтоматичното управление позволява на оператора да зададе определени параметри (като скорост или разстояние на пътуване), като все още има ръчен контрол върху определени движения.

12. Скеч

Основен технически

1. Капацитет на висок товар
Тежък капацитет за повдигане: С капацитет 20- тона, крана може спокойно да се справи с много тежки товари, което го прави идеален за промишлени приложения, като повдигане на голямо оборудване, сглобяване на бетон или корабостроителни материали.
Double Girder Design: Двойната конфигурация на гредата предлага превъзходна здравина и стабилност в сравнение с единични кранове, което му позволява да повдига и поддържа по -тежки товари с по -голяма безопасност.
2. Гъвкавост и гъвкавост
Множество опции за управление: A 20- тон двоен гребен Goliath Crane може да бъде оборудван с различни системи за управление (напр. Контрол на висулката, дистанционно управление на радиото, контрол на кабината), осигурявайки гъвкавост, за да отговаря на различни оперативни нужди.
Широка гама от приложения: Тези кранове могат да се използват в различни настройки, включително корабостроителници, пристанища, строителни площадки и производствени предприятия, което ги прави многостранни в различни индустрии.
Регулируеми скорости и движения: В зависимост от дизайна, тези кранове предлагат прецизен контрол върху повдигането, спускането и хоризонталното движение, като се гарантира, че товарите се преместват с точност и минимален риск.
3. Подобрени функции за безопасност
Защита на претоварване: Кранът е оборудван със системи за защита на претоварване, за да се гарантира, че кракът не надвишава номиналния си капацитет, предотвратявайки аварии и щети.
Ограничени превключватели: Инсталирани в различни точки по пътя на пътуванията и подемниците на Crane, тези превключватели пречат на крана да се движи отвъд определения си обхват, защитавайки крана и околната среда.
Аларми за аварийно спиране и безопасност: Кранът е оборудван със системи за аварийно спиране и звукови и леки аларми, за да предупреди операторите и близките работници с опасни условия.
Мониторинг на скоростта на вятъра: За кранове на открито системата за наблюдение на скоростта на вятъра може автоматично да спре операциите на крана, ако скоростта на вятъра надвишава безопасните работни прагове, намалявайки риска от злополуки по време на тежко време.
4. Подобрена ефективност и производителност
Високоскоростна работа: Тези кранове са способни бързо да се движат на големи площи, като намаляват времето, прекарано в транспортиране на тежки товари и повишават оперативната ефективност.
Намален ръчен труд: С автоматизирани функции и прецизен контрол операторите могат да се справят с по -тежки товари с по -малко усилия, намалявайки нуждата от ръчен труд и подобряване на производителността.
Непрекъсната работа: Здравият дизайн на двойната структура на гредата позволява продължителни периоди на непрекъсната работа, без да се компрометира работата или безопасността.
5. Издръжливост и дълголетие
Здрава конструкция: Двойният дизайн на гредата прави крана по-стабилен и способен да издържи на тежко натоварване в суровата външна среда, като силни ветрове, екстремни температури и корозивни елементи.
Ниска поддръжка: Поради трайните си компоненти и здрав дизайн, тези кранове изискват минимална поддръжка, помагайки за намаляване на разходите за престой и поддръжка.
Устойчиви на атмосферни влияния: Краните на Goliath Gantry са специално проектирани да работят във външна среда, което означава, че са изградени, за да издържат на различни метеорологични условия, без да засягат работата.
6. Повишен обхват и достъпност
Голяма педя: Кранът може да покрие голяма площ, което го прави идеален за задачи, които изискват широко хоризонтално движение, като натоварващи\/разтоварващи материали от кораби или движещо се оборудване в строителните площадки.
Предимство на височината: Двойният дизайн на гредата осигурява по -голяма височина на повдигане, което го прави подходящ за повдигане на тежки товари от значителни височини или между конструкции със значителен вертикален клирънс.

1. Корабостроителници и морска индустрия
Корабостроителни и ремонт на кораби: Гранчетата на Goliath обикновено се използват в корабостроителници за повдигане и транспортиране на тежки корабни части, като големи секции на корпуса, двигатели и други компоненти. Големият педя и повдигащ капацитет на крана му позволяват да движи тези тежки и големи компоненти в двора.
Кораби на натоварване и разтоварване: Тези кранове също се използват за товар и разтоварване на товари от кораби, като стоманени табели, оборудване и други тежки материали. Кранът може лесно да премести товара от пристанището на сушата и обратно.
2. Строителна индустрия
Тежко повдигане: A 20- тон двоен гребен голиат кран е идеален за работа с големи строителни материали като бетонни греди, стоманени конструкции и сглобяеми части. Способността на Crane да се справя с тежки товари го прави от решаващо значение за високоетапните строителни, изграждане на мостове и мащабни инфраструктурни проекти.
Транспортиране на материали на строителни площадки: Кранът може да се използва за преместване на материали около строителни площадки, като голямо оборудване, стоманени греди и сглобяеми бетонни панели, подобряване на ефективността и намаляване на ръчния труд.
3. Промишлено производство
Работа с тежко оборудване: В производствените инсталации, по -специално тези, които участват в производството на стомана, автомобилното производство или тежките машини, кранът може да се използва за повдигане и преместване на тежки машини, двигатели и оборудване по време на сглобяване, поддръжка и монтажни процеси.
Стоманени мелници: Краните на Goliath Gantry често се използват в стоманени мелници за обработка на тежки стоманени намотки, заготовки и големи стоманени ролки. Дизайнът на Crane му позволява да работи в тежки среди с високи температури и големи натоварвания.
4. Електроцентрали
Поддръжка и монтаж на оборудване: В електроцентралите кранът 20- тон се използва за преместване на генератори, турбини, трансформатори и друго тежко оборудване по време на монтаж или поддръжка. Това е от решаващо значение за инсталациите за производство на електроенергия, особено за ядрените, хидроелектрическите и топлинните електроцентрали, където трябва да се преместват тежки машини с точност.
Сглобяване на вятърни турбини: Някои електроцентрали, особено тези, участващи в вятърната енергия, използват кранове на Goliath Gantry за сглобяване на вятърни турбини или движещи се тежки компоненти като роторни остриета и генери.
5. Портове и терминали за доставка
Работа с контейнери: Краните на Goliath Gantry се използват широко в пристанища за зареждане и разтоварване на контейнери от кораби. Способността им да се справят с тежки товари за широк период, което им позволява ефективно да се зареждат и разтоварват товари, намалявайки времето за обороти за кораби в натоварени пристанищни среди.
Работа с насипни материали: Тези кранове също се използват за обработка на насипни материали, като въглища, зърно или пясък. Те могат да зареждат насипни материали върху камиони, баржи или кораби и да го разтоварят от различни режими на транспорт на терминала.

1. Дизайн и инженерство
Анализ на изискването: Определете спецификациите, включително обхват, височина, работен цикъл и условия на околната среда.
CAD чертежи и изчисления на натоварването: Инженерите проектират структурата на крана, като гарантират спазването на международните стандарти за безопасност като FEM, CMAA или ISO.
Избор на ключови компоненти: Включва двойни носачи, крайни карета, механизъм за колички, система за повдигане и електрическо управление.
2. Материални поръчки
Структурна стомана: Стоманени плочи с висока якост и греди за носачи, крака и поддържащи конструкции.
Механизъм за повдигане: Мотор, скоростна кутия, телено въже и барабан.
Електрически и контролни компоненти: инвертори, лимитни превключватели, PLC и контролни панели.
3. Изработка на структурни компоненти
Двойно производство на греда
Рязане: Стоманените плочи са нарязани на прецизни форми.
Заваряване: Показателите са заварени с помощта на потопена дъгова заваряване (SAW), за да се гарантира здравина.
Обработка: Прецизна обработка за правилно подравняване на релсите и количката.
Краки и крайни карета
Заварени и обработени за движение на гладко колело и релса.
Монтиране на железопътни коловози за движение на колички.
4. Сглобяване на механични и повдигащи компоненти
Трулей и система за подемници
Сглобени се сглобяват скоростна кутия, двигател, барабан, водач и предпазни спирачки.
Теженото въже се навива на барабана.
Инсталация на механизма на задвижването
Моторите и редукторите са инсталирани на крайните карета.
Колелата се сглобяват с правилно подравняване, за да се осигури гладко движение.
5. Инсталиране на електрическа система
Сглобяване на контролния панел: Включва VFD, контактори и предпазни релета.
Окабеляване и връзки: моторно окабеляване, лимитни превключватели и система за аварийно спиране.
Дистанционно управление и инсталиране на кабината: В зависимост от изискванията на клиента е инсталиран или радио дистанционно управление или кабина на оператора.
6. Тестване и контрол на качеството
Механично тестване:
Тестване на натоварване с 1,25 пъти по -голям от номиналния капацитет.
Проверка на движението на количките и нахлуването.
Електрически тестове:
Проверка на скоростта на двигателя, ограничителните превключватели и операциите на контролните панели.
Тестове за аварийна спирачка.
Проверки на безопасността:
Осигуряване на спазване на OSHA, ISO или местни правила за безопасност.
7. Повърхностно обработка и боядисване
Пясъчно блокиране: премахва ръжда и подготвя метални повърхности.
Грундиране и боядисване: Корозионен епоксиден грунд, последван от боя от индустриален клас.
8. Опаковка и транспорт
Опаковане на компоненти: Всяка част е сигурно опакована за транспорт.
Зареждане и доставка: Заредени на камиони или контейнери за доставка.
9. Инсталиране и въвеждане в експлоатация
Монтаж на място: Основните компоненти са закрепени и заварени на място.
Окончателно тестване: Тестване на натоварване на инсталационния сайт, за да се осигури пълна функционалност.
Предаване и обучение: Обучение на оператора и окончателно одобрение от клиента.
10. Първонални резултати
Пълна система от кран с оперативни наръчници.
Поддръжка на гаранция и следпродажба за дългосрочна поддръжка.

Изглед на работилница:

Компанията е инсталирала интелигентна платформа за управление на оборудването и е инсталирала 310 комплекта (комплекти) от роботи за обработка и заваряване. След приключване на плана ще има повече от 500 комплекта (комплекти), а скоростта на работа на оборудването ще достигне 95%. 32 заваръчни линии са включени в употреба, 50 са планирани да бъдат инсталирани, а скоростта на автоматизация на цялата продуктова линия е достигнала 85%.
